ZEMAX OpticStudio 20.2 版更新介绍
ZOS20.2.2 SP1 可下载地址： 点击下载 ZOS20.2.2_2020
ZEMAX OpticStudio 20.2 版更新介绍
1、新特性

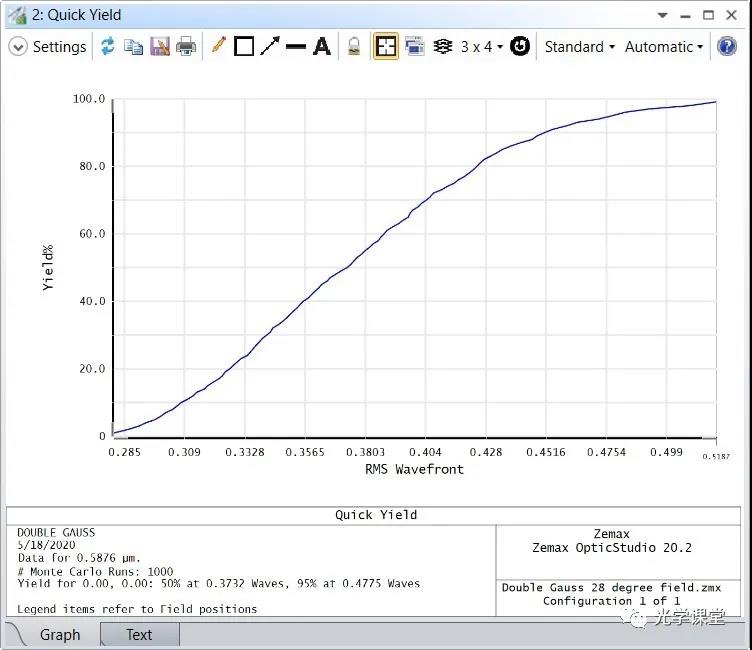

1.1 快速良率分析 (专业版、旗舰版可用，仅限订阅用户)
OpticStudio 20.2 新增了快速良率分析，能在很短时间内模拟完整个模特卡洛公差分析。

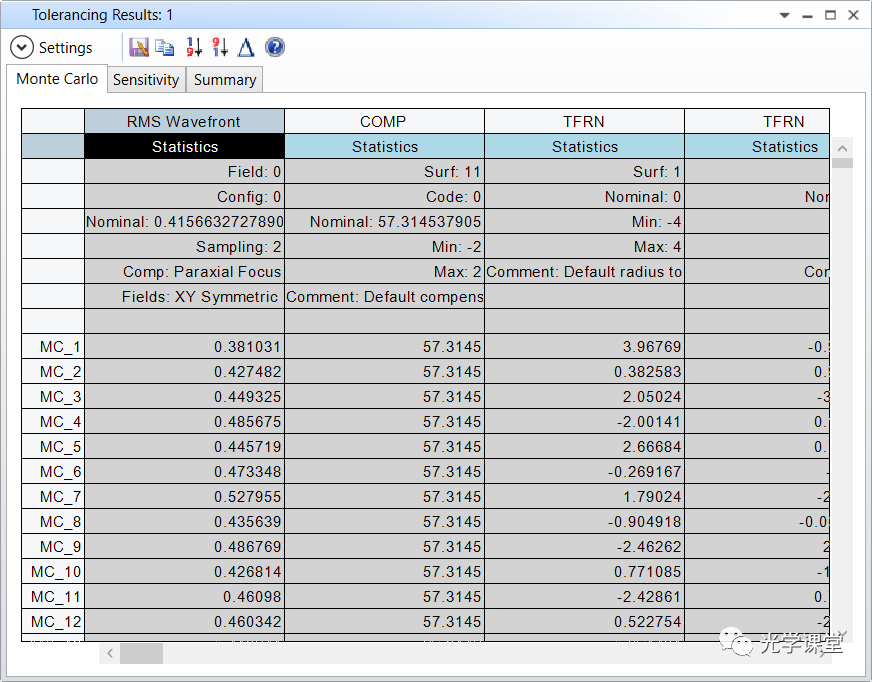

1.2 公差数据查看器（所有版本）
公差数据查看器是一个新的查看器，它以电子表格格式显示所有的蒙特卡罗和灵敏度数据。此外，作为该查看器的一部分，公差运行现在可以保存为.ZTD文件，可在其他公差分析中打开。现在公差运行完弹出该查看器，不再是Txtviewer。

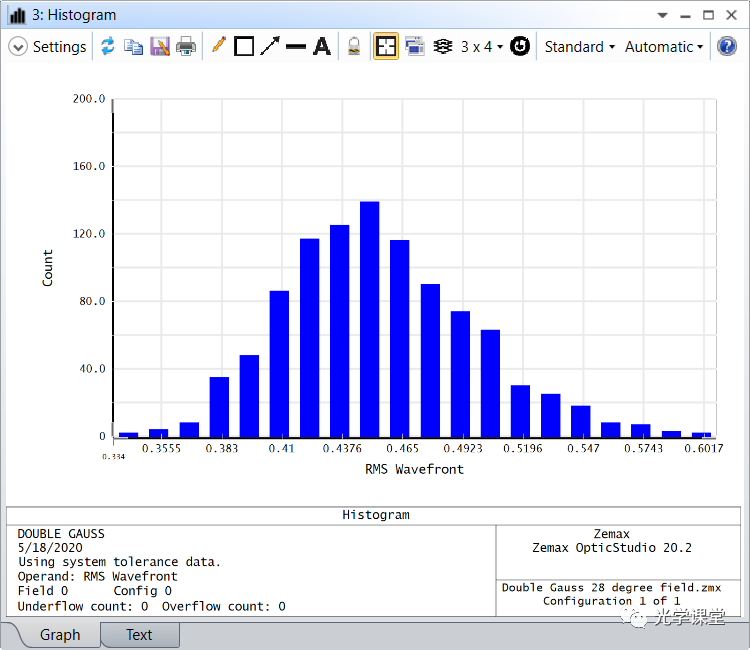

1.3 公差直方图 (专业版，旗舰版可用，仅限订阅用户)
在OpticStudio 20.2中，增加了一个公差直方图，可在公差运行期间显示任何补偿器、公差操作项或选定值的直方图。

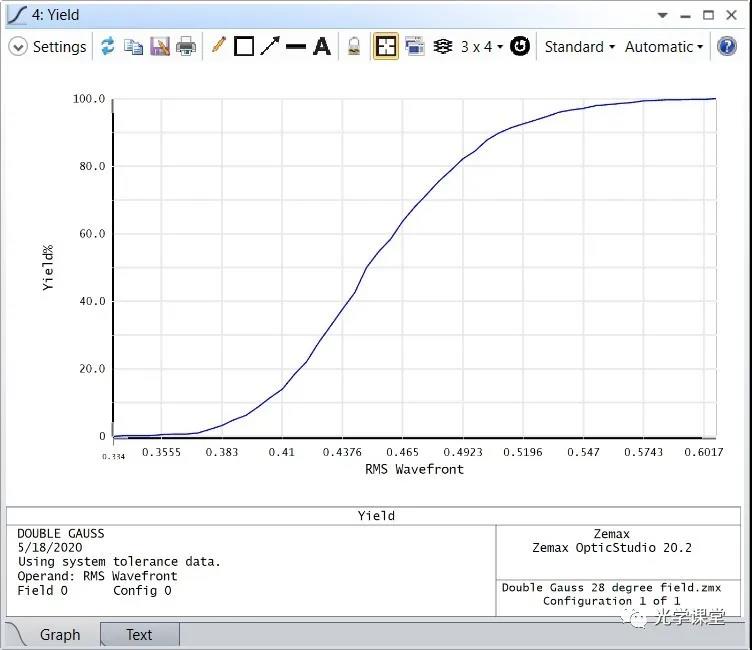

1.4 公差良率分析 (专业版，旗舰版可用，仅限订阅用户)
在OpticStudio 20.2中，增加了公差良率分析，可显示公差运行期间任何补偿器、公差操作项或选定值的累积分布函数。
1.5 离轴圆锥自由曲面（所有版本）
新增一个离轴圆锥自由曲面（OFF AXIS CONIC FREEFORM SURFACE）的面型，由一个圆锥段和多项式的叠加构成的。
1.6 Q-Freeform表面（所有版本）
Q-Freeform曲面由一组正交的用雅克比多项式来表示的二维Q-多项式来构成的。

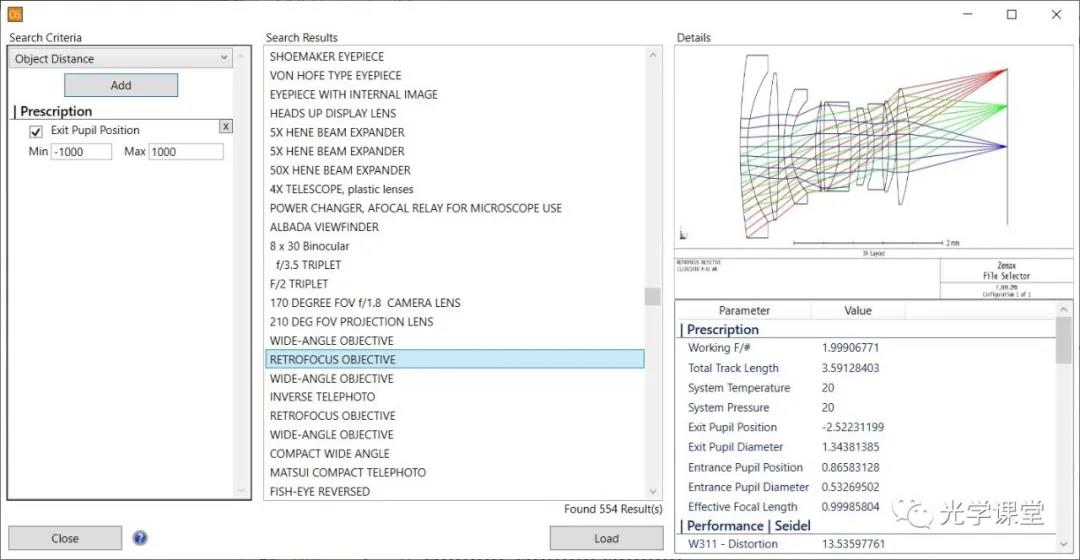

1.7 设计模板库（所有版本，仅限订阅用户）
设计模板库预置了一些初始结构，可以通过基本参数和描述快速开展设计。

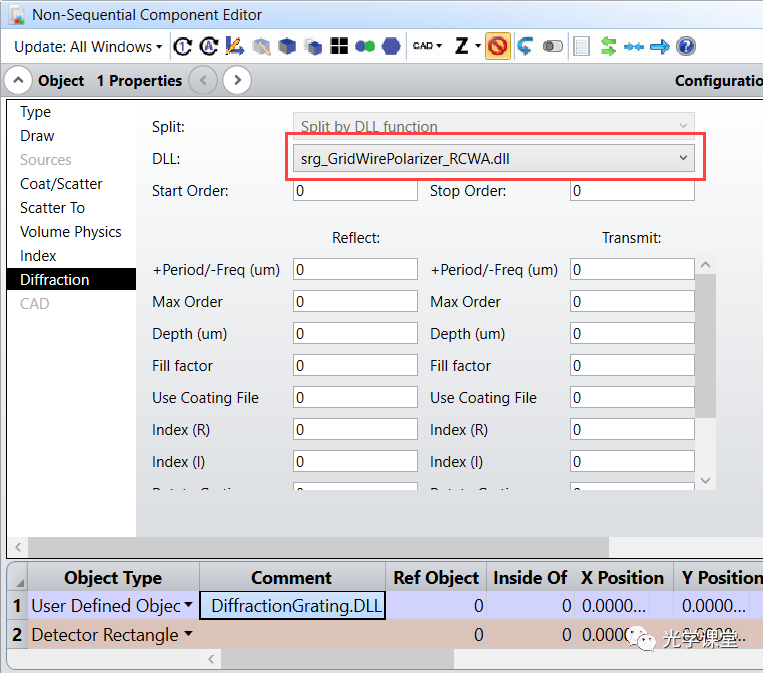

1.8 新DLL：SRG_GRIDWIREPOLARIZER _RCWA.DLL（旗舰版，仅限订阅用户）
使用这个新的衍射DLL，可以对网格线光栅进行建模，精确计算衍射效率。这个DLL只可使用在非顺序模式下。关于此功能的更多信息，请参见知识库文章 "Simulating diffraction efficiency of surface-relief grating using the RCWA method"。

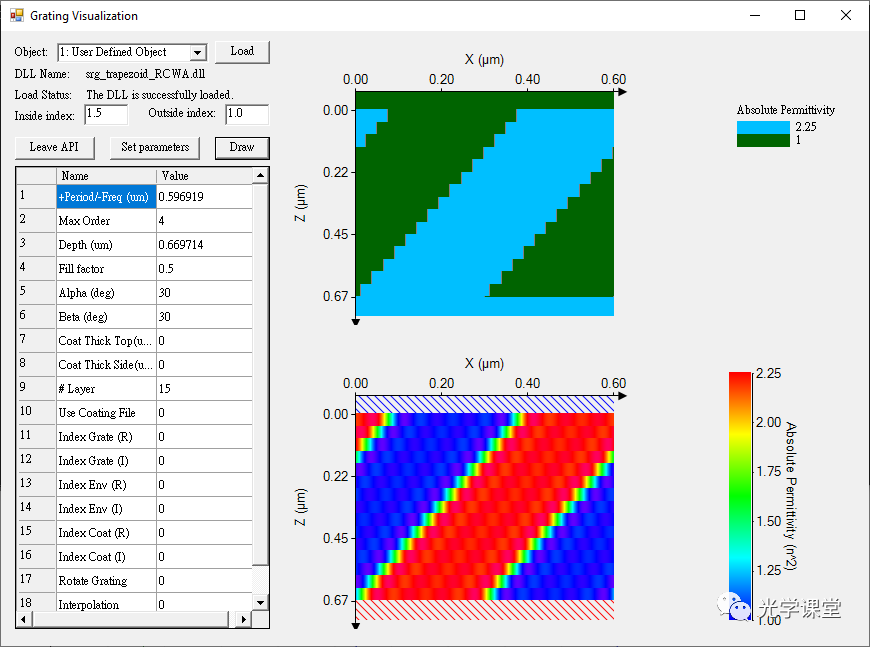

1.9 新拓展程序：RCWA VISUALIZATION（旗舰版，仅限订阅用户）
使用该用户扩展，可以在OpticStudio中可视化操作srg_trapezoid_RCWA.DLL、srg_GridWirePolarizer_RCWA.DLL和srg_step_RCWA.DLL。关于此功能的更多信息，请参见知识库文章 "Simulating diffraction efficiency of surface-relief grating using the RCWA method"。

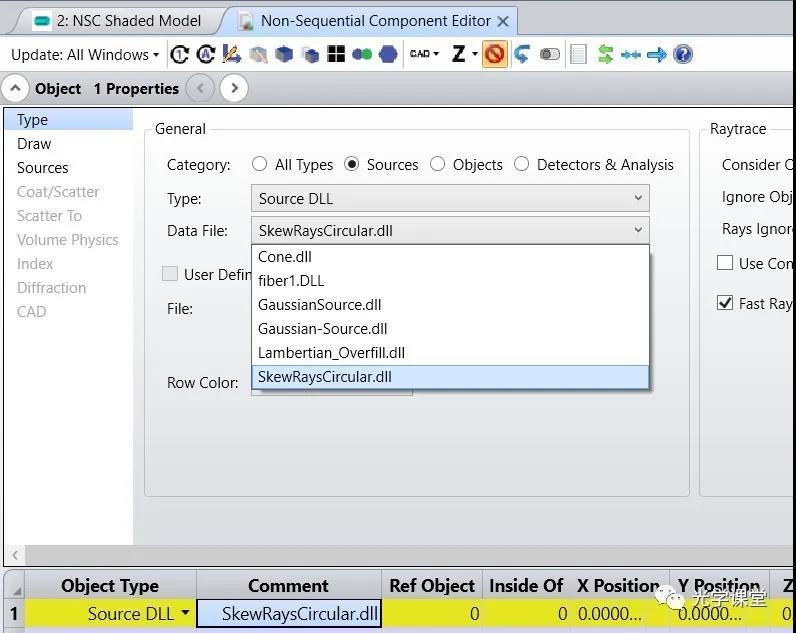

1.10 新光源DLL：SKEWRAYSCIRCULAR.DLL（所有版本）
该光源DLL在非顺序模式下能发射Skew（螺旋？）光线来模拟高斯光束传播模型。Skew ray是高斯光束的有效而准确的表示，可以用来快速优化最佳聚焦或最小化像差。它等效序列模式下Paul Colbourne的用户自定义面型，原文为：使用偏斜射线来建模高斯光束：https://my.zemax.com/en-US/Knowledge-Base/kb- article/?ka=KA-01772

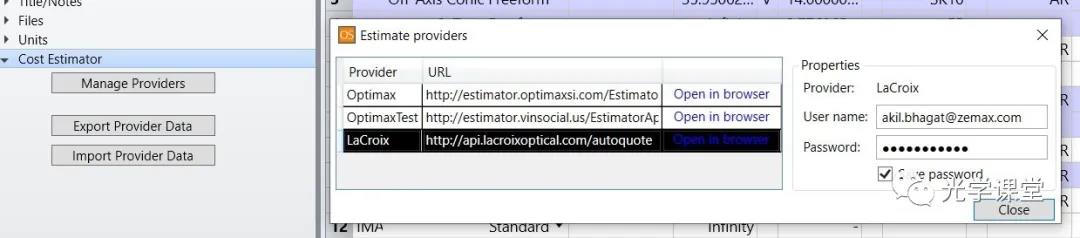

1.11 新增COST ESTIMATOR的供应商：LACROIX OPTICSL（所有版本）
在OpticStudio 20.2中，LaCroix Optics加入了成本估算器工具! 要启用 LaCroix Optics 作为成本估算器供应商，请导航到系统资源管理器 > 成本估算器 > 管理供应商。要注册 LaCroix Optics 成本估算器帐户，请访问此网站：https://info.lacroixoptics.com/lacroix-precision-optics- cost-estimator。
1.12 新操作数: CARD, CARDINAL POINTS（所有版本）
计算任何镜头的空气中EFL（In-Air EFL），即：cardinal points
2、编程
2.1 zos-api python：支持.net（专业版，旗舰版）
Python可以通过.Net Framework连接ZOS-API。由于ZOS-API是使用.NET框架编写的，所以使用能够直接与.NET框架通信的语言来编写ZOS-API，.NET将提供最大的灵活性和最佳性能。有关此次更新的更多信息，请点击这里：https://my.zemax.com/en-US/Knowledge-Base/kb-article/?ka=KA-01951。
2.2 zos-api：图像模拟（专业版，旗舰版）
现在可以使用ZOS-API控制图像仿真分析的设置和结果。
2.3 zos-api：项目偏好 - 文件夹选项卡（专业版，旗舰版）
ZOS-API现在支持访问和更改默认文件夹。
2.4 zos-api：相对照度（专业版，旗舰版）
现在可以使用ZOS-API进行相对照度分析的设置和查看。
3、易用性

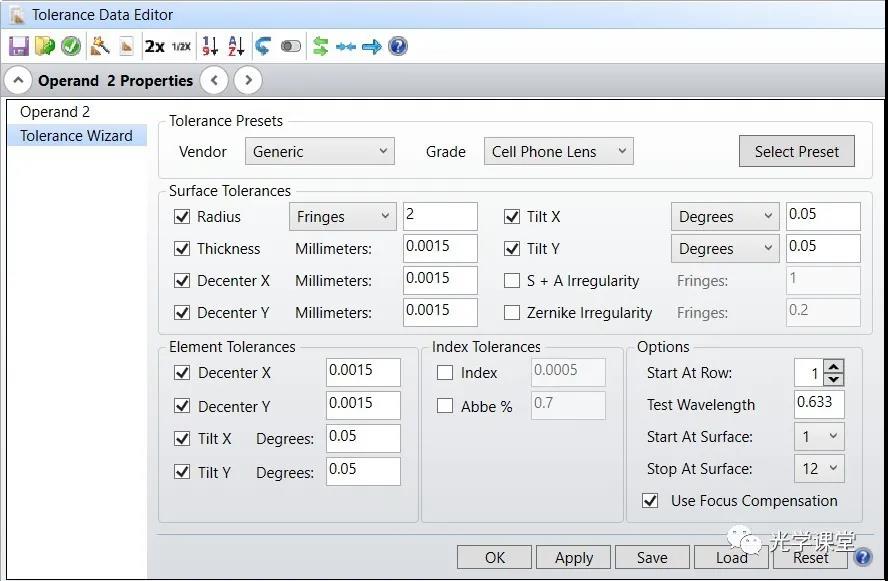

3.1 预设公差: 手机镜头（所有版本）
在公差向导的默认公差中，新增加了一个通用手机镜头公差。这些公差是行业专家提供的通用值。

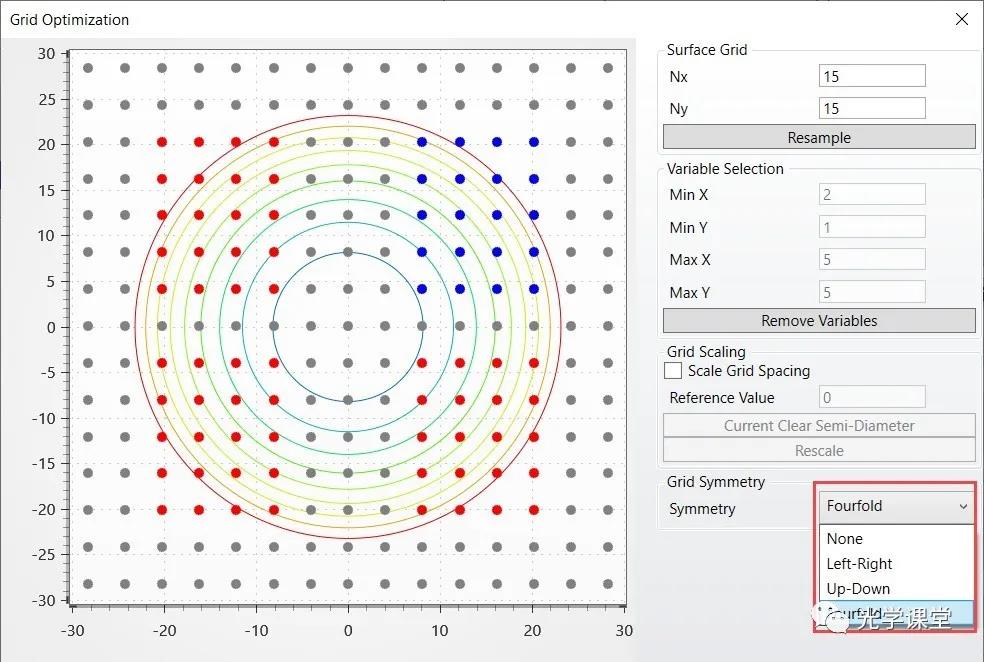

3.2 网格点选择工具：对称性（所有版本）
使用网格点选择器工具时，现在可以按多种对称性选择。选项有左-右、上-下或四重的（fourfold)。选择的区域将以蓝色高亮显示，对称区域将以红色高亮显示。
3.3 GETTING STARTED GUIDE: 迁移到 myzemax.com（所有版本）
4、库与目录
材料目录
·Schott 材料目录已更新。以下材料的数据已作了修改：N-LAK14和N-SF14。SF57HHT材料已被重新添加到目录中。该材料已经停产，被列为过时材料。
·新增了DELO材料目录。这个新目录包含了DELO KATIOBOND OM614材料。该材料是一种透明的、紫外线固化的环氧树脂材料，用于生产光学元件，如镜片或衍射光学元件的复制工艺。（这里做AR的朋友注意了）
·NIKON-HIKARI 材料目录更新了几种新材料。J-SFH4、J-SFH5、J-KZFH9和J-PSKH8。
·对 HIKARI 材料目录进行了修改。增加了注释 "参见最新的 NIKON-HIKARI.AGF"。此文件将不再更新。HIKARI.AGF 中的所有材料也被收录在 NIKON-HIKARI.AGF 中。随着此版本的发布，HIKARI.AGF 将变得过时，建议用户使用 NIKON-HIKARI.AGF。
·OHARA 的材料目录已经更新，加入了两种新材料。S-PHM52Q和S-LAL12Q。
·新增了 LACROIX 材料目录。该新目录包含了所有 LaCroix 成本估算器可以即时定价的材料，并且 LaCroix 可以使用的材料。在 Ohara、肖特和两种类型的熔融二氧化硅之间共有216种材料。
预置透镜目录
·Edmund Optics 的库存镜头目录已经更新，加入了新的 TechSpec 镜片4794349038，近期加入到他们的产品线中的成员。
5、性能与稳定性提升
工具、特性和功能
·CAD导出工具 - 现在更好地支持非圆形孔径。
·渐变12曲面 - 修正了未定义材料列时的错误。
·许可证管理器 - 允许在 Zemax 许可证管理器中设置默认许可证，而无需先打开 OpticStudio。
·视场数据编辑器----对具有由角度定义的大视野系统的现场数据点的图形可视化进行了改进。
·网格点选择器 - 一般稳定性改进。
·OpticsBuilder----改进，以支持更多的序列系统。
·Critical Ray Trace - 在使用布尔原生对象时，改进了非顺序模式下的分析结果。
编程
·Zernike+MSF DLL - 更新了Zernike+MSF DLL，使其成为非旋转对称的，这就解决了射线瞄准和同轴射线轨迹的问题。
6、BUG 修复
·NSC 转换器 - 使用多配置时，对象位置得到了改进。
·快捷方式 - 修正了项目首选项中的快捷键中的保存选项被删除的问题。
·CAD 零件查看器 - CAD 零件查看器现在可以在所有许可证类型下进行交互。
·SSAG操作项 - 更新后，现在返回正确的机械半直径和半直径的值。
·导出到点云 - 启用包含法线时，现在使用正确的半直径。
·单模光纤耦合 - 当考虑到源光纤时，该算法现在可以正确处理非零极化因子。
