2023年10月12日-13日，武汉宇熠开展了为期两天的【Ansys Zemax 成像设计】线上培训，现已圆满结束。

​本次培训由宇熠高级光学工程师主讲，针对序列成像设计，帮助学员们掌握优化技巧、公差分析技巧、热分析、像质评价、坐标变换等知识点。

培训回顾

01课程内容

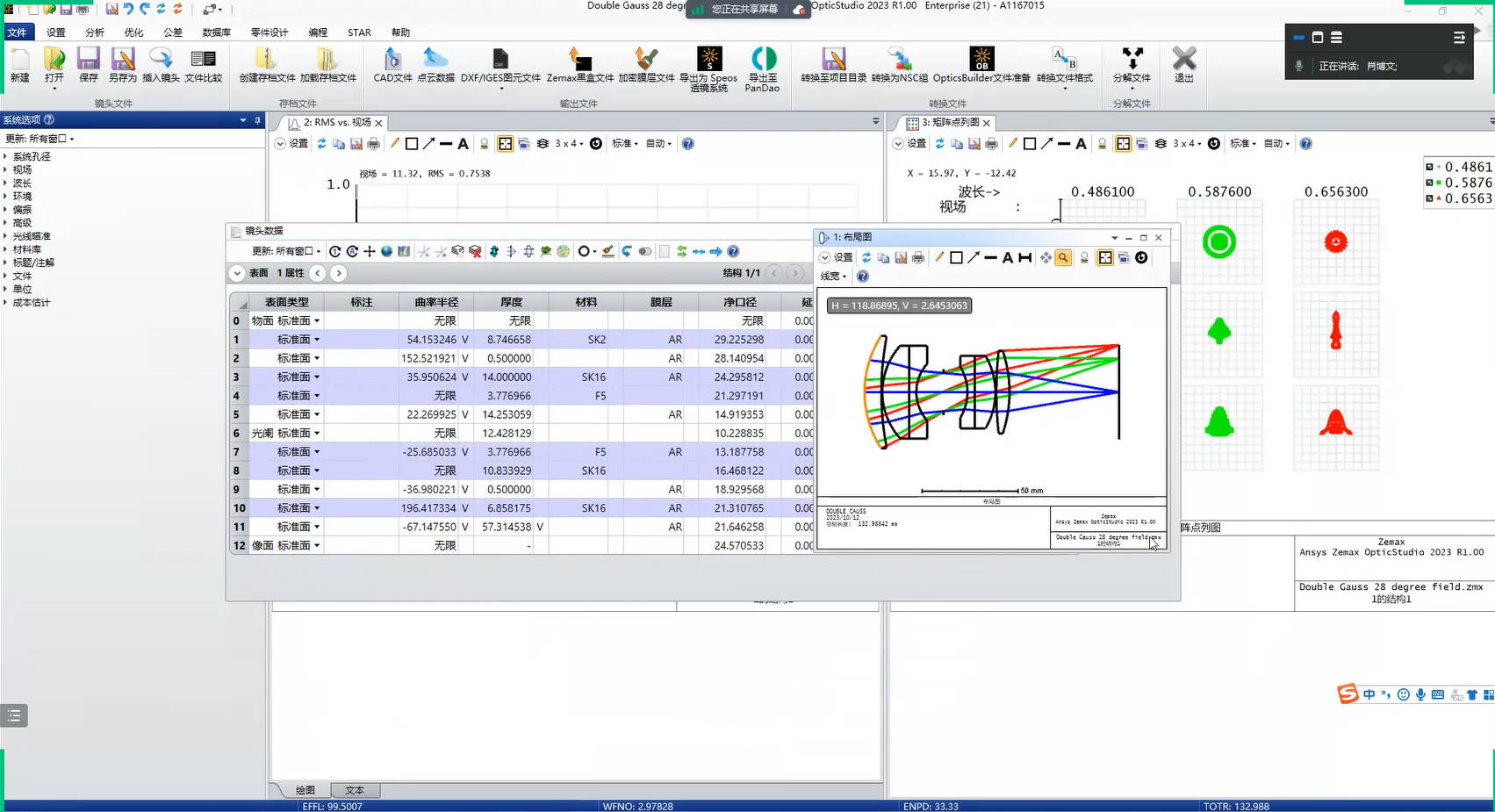

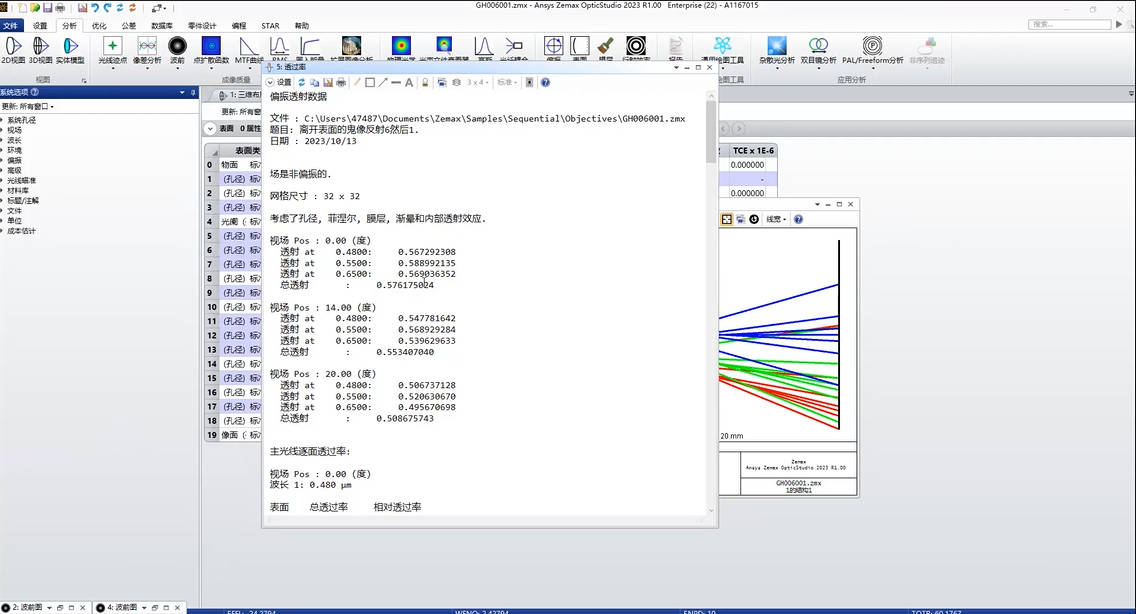

线上培训课件展示（部分）

02课程答疑

问：光栏有什么作用？为什么系统当中一定要有光栏？

答：光学系统中单是用光学零件的金属框内孔来限制光束有时是不够的有些光学系统还设置一些带孔的金属薄片（也可能用透镜框），称为“光阑”。光阑可以是圆形的、长方形的或正方形的，取决于其用途。大多数情况下光阑是圆形的，在一些系统中设置直径可变的光阑。其作用可分两方面,限制光束或限制视场(成像范围)大小。比如说相机里的光圈我们调整光圈大小来限制光线的范围，进光量。

问：请问 归一化半径10是怎么出来的？

答：参考帮助手册“二元面2”。镜头数据表格中的填写的高阶项系数，单位为镜头单位，与归一化半径无关。归一化半径用于，在使用公式计算位于此表面真实尺寸（r真）位置处的矢高z时，取r=r真/归一化半径带入公式计算。您可以建立一个简单的模型，二元面2的项数设置少一点，设置不同的归一化半径高阶项系数，然后写出实际的二元面2表达式，对照矢高表（分析>偏振与表面物理>表面>矢高表）给出的数据进行计算和比对，会比较容易理解。

问：子午线和弧矢线是什么意思？

答：午和弧矢呢，就是对归一化光瞳和归一化视场的X和Y的方向的规定，子午线就是光瞳上的Y坐标的方向上的线，弧矢就是X方向。

课程大纲

第一天

Ansys Zemax OpticStudio 简介

· 数据库；镜头库，材料库

· 玻璃材料以及如何定义新材料

· 像差简介以及 OpticStudio 中的像差图表

· 优化

· 局部/全局/锤形优化/优化操作数

· 优化实例: 单透镜/双透镜

· 热分析

· 二元面及衍射光学表面

· 鬼像及杂散光分析

· 调制传递函数和成像质量评估

· 双高斯镜头的设计与优化

· OpticStudio 中的坐标系统

· 坐标间断面及其使用技巧

· 序列模式中的棱镜模型

第二天

实例：扫描振镜

· 实例：科勒照明

· 转换为非序列模式

· 黑盒系统

· OpticStudio 中的优化工具

· 寻找最佳非球面/转换非球面类型

· 公差分析简介

· 制造误差和装配误差

· 公差评价标准

· 灵敏度/反灵敏度/蒙特卡罗分析

· 公差补偿器

· 公差操作数

· 实例：对单透镜/库克三片镜进行公差分析

· 公差报告

· 镜片/CAD制图
