Electrical 电气设计
SolidWorks Electrical

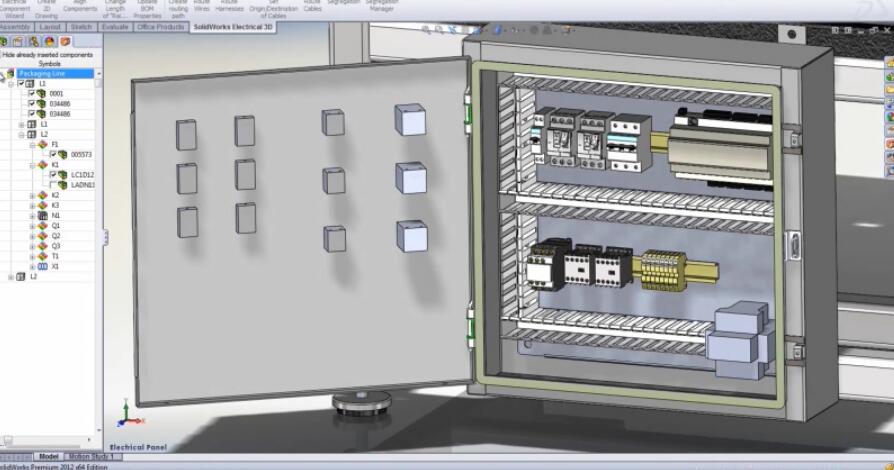

SolidWorks Electrical 软件包提供了一系列电气系统设计功能,可满足专业设计人员的各种需求。图解与 3D 模型可进行实时双向更新,因此所有项目设计数据都能保持同步。
![](images/products/QQ图片20180823142148.jpg)
![](images/products/QQ图片20180823142207.jpg)
![](images/products/QQ图片20180823142220.jpg)
SolidWorks Electrical Professional
SolidWorks Electrical Professional 将 SolidWorks Electrical 的电气图解设计功能与 SolidWorks Electrical 3D 的 3D 功能集成在一个便捷的软件包中。

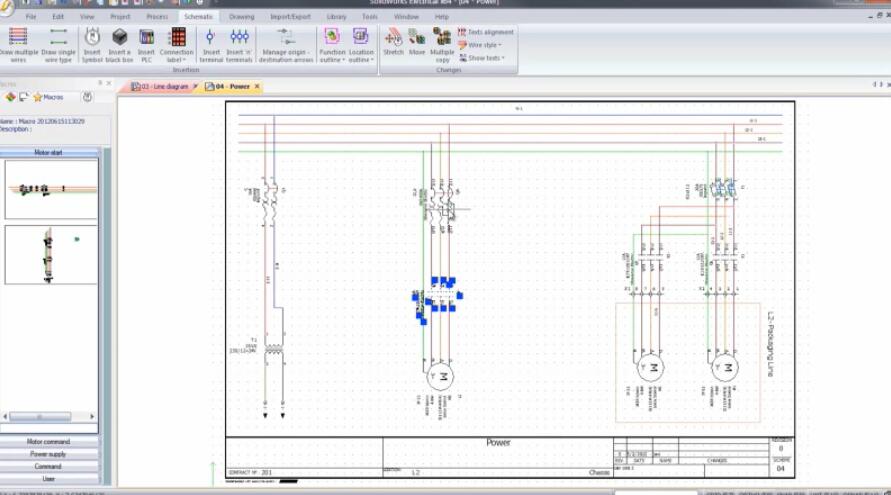

借助单线和多线图解工具(包括由数千个符号和零件构成的集成库),可以快速规划嵌入式电气系统。各设计团队可同时开展同一个或多个项目,并通过实时双向更新让所有工作内容都保持最新状态。您可以将 SolidWorks Electrical 图解与 3D 模型进行集成,再将所有电气零件的 3D 版本都置于该模型中,进而使用电线/电缆/缆束创建路径和连接。所有 2D 和 3D 工作内容都实时同步,您还可以创建包括机械零件和电气零件在内的完全集成的材料明细表。
SolidWorks Electrical 3D
![](images/products/QQ图片20180823142236.jpg)

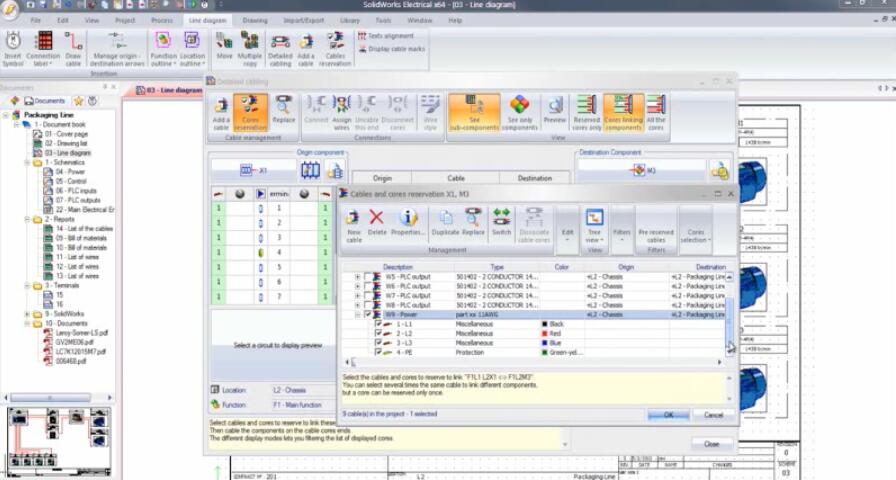

SolidWorks Electrical 3D 可帮助您将 SolidWorks Electrical 中的电气图解设计与机器或其他产品的 3D 模型轻松集成在一起。(SolidWorks Electrical 3D 要求安装 SolidWorks CAD 软件。)设计人员可将所有电气零件的 3D 版本都置于自己的模型中,再于 3D 环境中布设电线/电缆/缆束,以便将所有电气设备连接在一起。这有助于对特定的位置和路径进行规划,并在制造产品之前准确确定电线/电缆/缆束的长度,从而确保按照一致的规格进行制造,以便减少废品并降低成本。2D 图解与 3D 模型可进行双向实时同步,任何一方发生更改,另一方都会自动更新。
SolidWorks Electrical
![](images/products/QQ图片20180823142249.jpg)

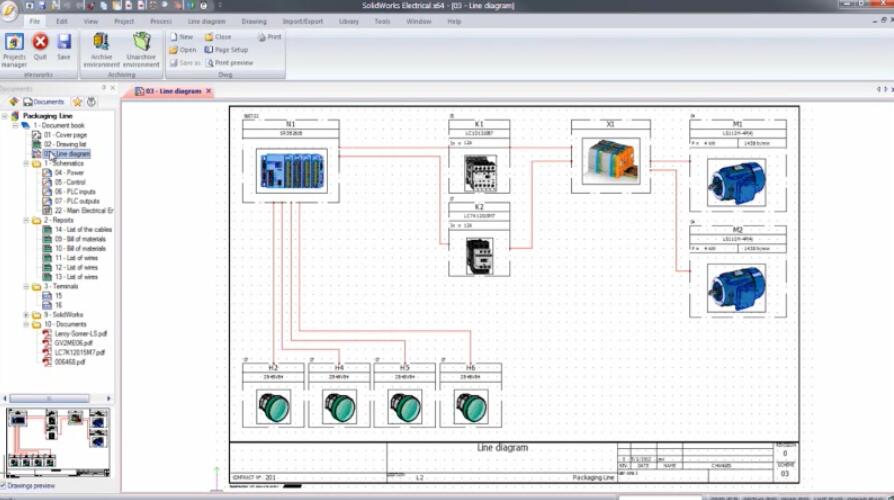

SolidWorks Electrical 图解设计功能采用单线和多线图解工具来规划电气系统,可简化机器和其他领域中采用的嵌入式电气系统的开发工作。此工具的集成库数据库包含数千个符号和超过 500,000 个现成的零件,可供您在设计中使用;您可以复制通用电路部分并在同一项目或其他项目中重复使用,从而加快开发速度。各团队可同时开展工作以缩短开发时间,并可以利用自动管理工具简化复杂 PLC 连接的设计。您可以轻松生成工程图、电线清单、“从-到”清单和其他制造文档。
通过在 Solidworks Electrical 3D 中使用 SolidWorks Electrical 图解,可利用双向链接实时捕获图解和 3D 模型中的设计更改。
