实现

本节介绍了一个模拟解像力图表的例子。

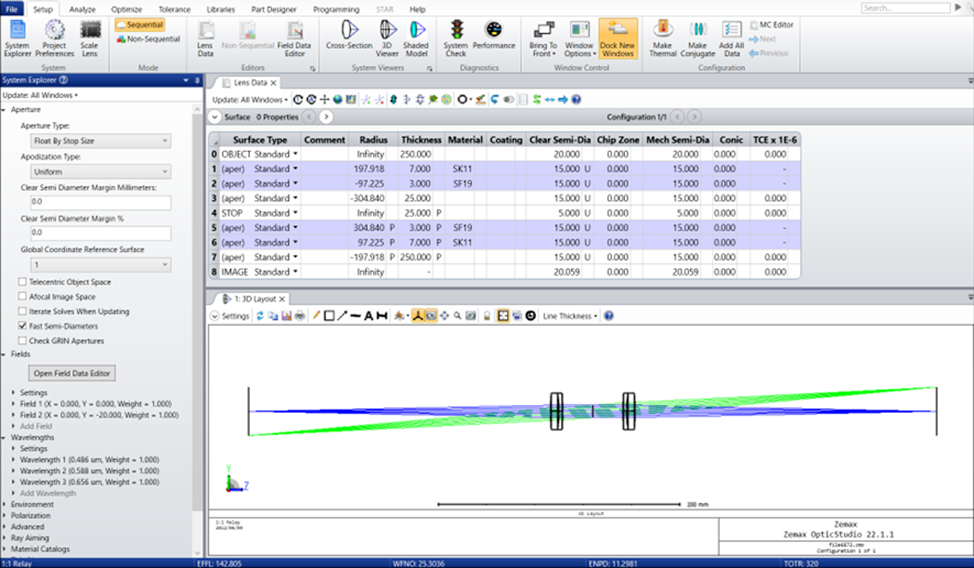

作为一个例子，我们将使用一个等倍率的光学系统，如下图所示：

首先，检查该光学系统的MTF。

分辨率图是用黑白的二进制图像创建的。

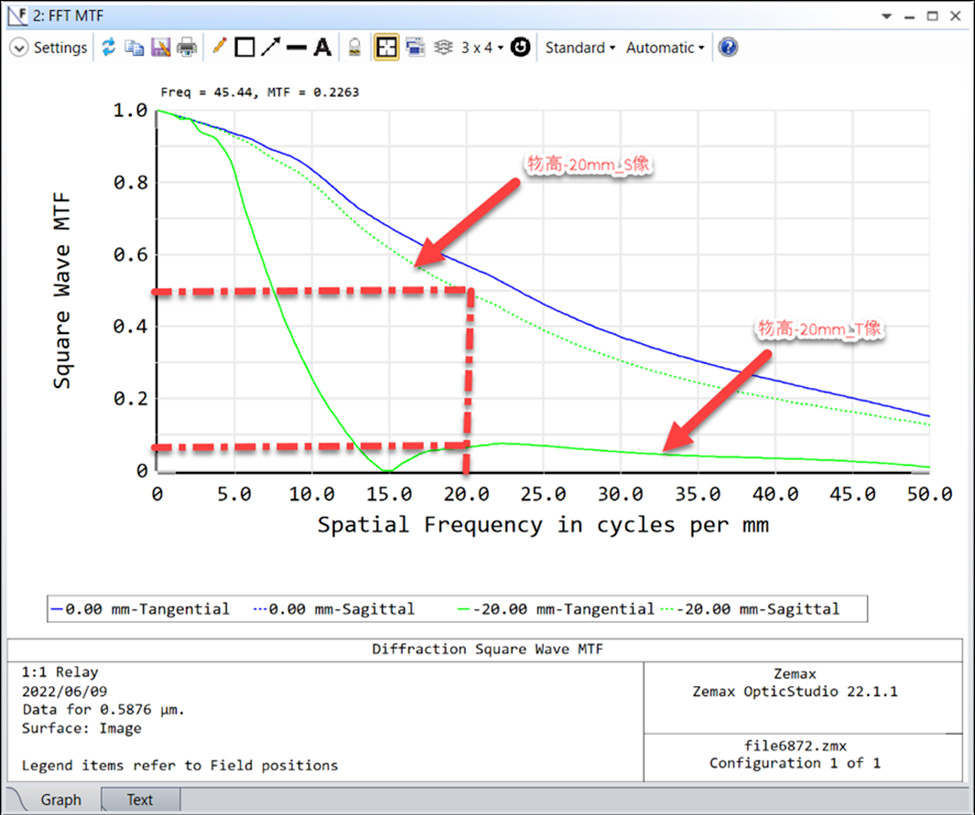

MTF设置如下图所示：解析图使用的是 "方波"。

显示的是短波的MTF。

在物体高度为-20毫米时检查20个周期/毫米，表明S图像_50% T图像6%。

接下来，对解像力图进行图像模拟。

有两种方法可供选择:

(1) 局部相干图像分析

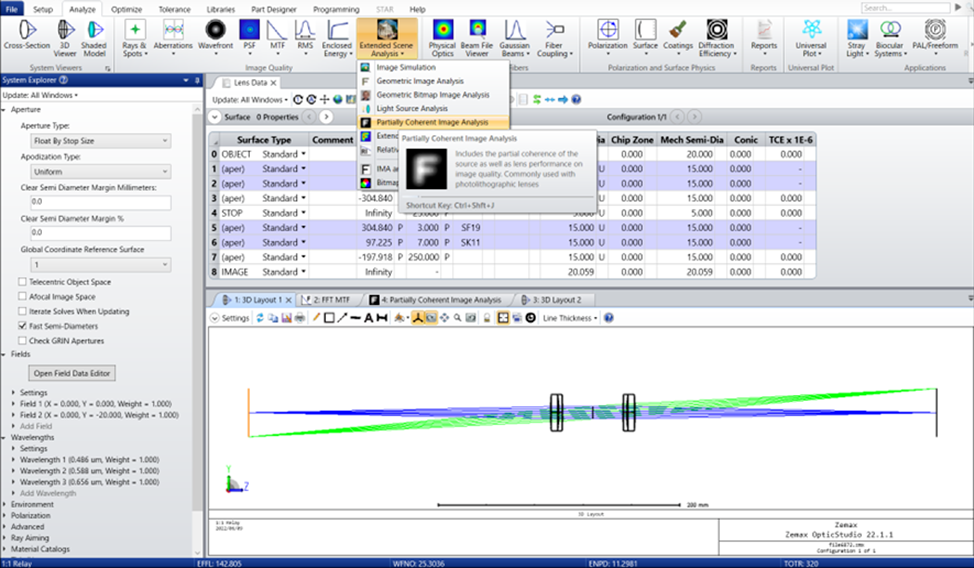

选择分析→扩展光源分析→部分相干图像分析。

作为一个假设，需要注意的是，MTF是在20周期/毫米时评估的。

在光学行业，一个单色对被算作 "1本"。换句话说，在20周期/毫米时，单色对的宽度是1毫米/20对=0.05毫米。

在这个模拟中，使用了'LINEPAIR.IMD'文件。

该文件包含10行对，有10个0.05毫米的黑白对，所以0.05毫米×10=0.5毫米。

那么在图像空间中，文件的一侧长度为0.5毫米。

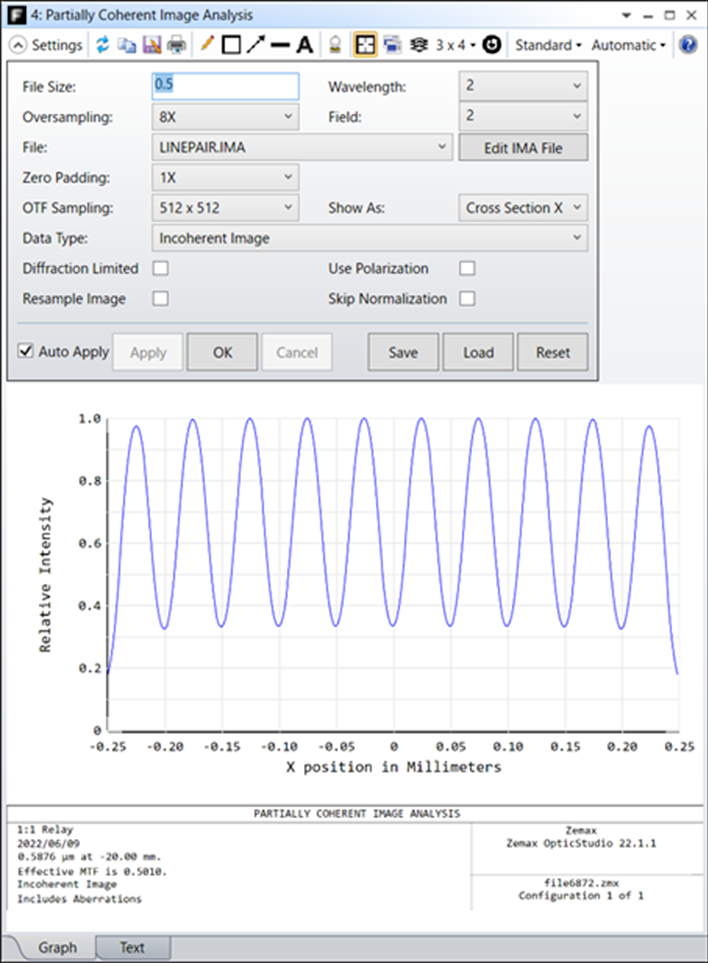

真正的MTF是通过设置显示方法为X-section来计算的。

MTF计算结果显示在红色框内的区域， 该值为50%。

（2）图像模拟

这样做的好处是可以在实际图表的图像上进行模拟。

许多分辨率图表有多条垂直和水平排列的线。

您也可以创建自己想仿真的图像。

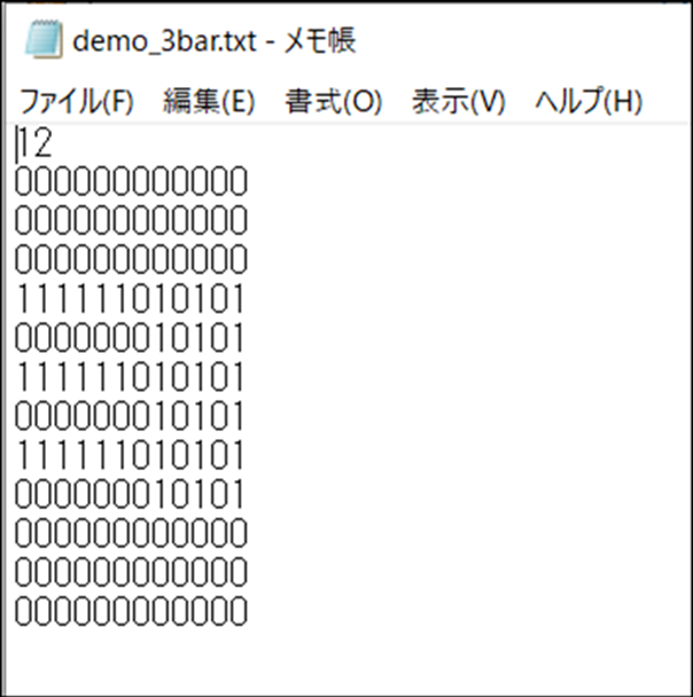

例如，对于一个纵向和横向都有三条线的图像文件来说

我们将在一个文本文件中创建它，如下所示。

然后，通过将文件扩展名转换为IMA，该文件可以作为图像文件使用。

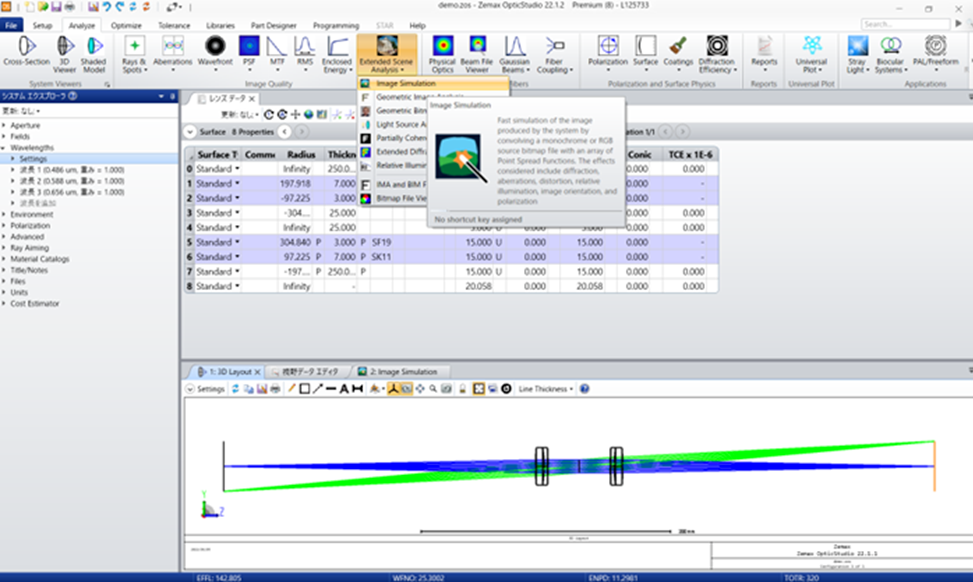

分析→扩展光源分析→图像模拟。

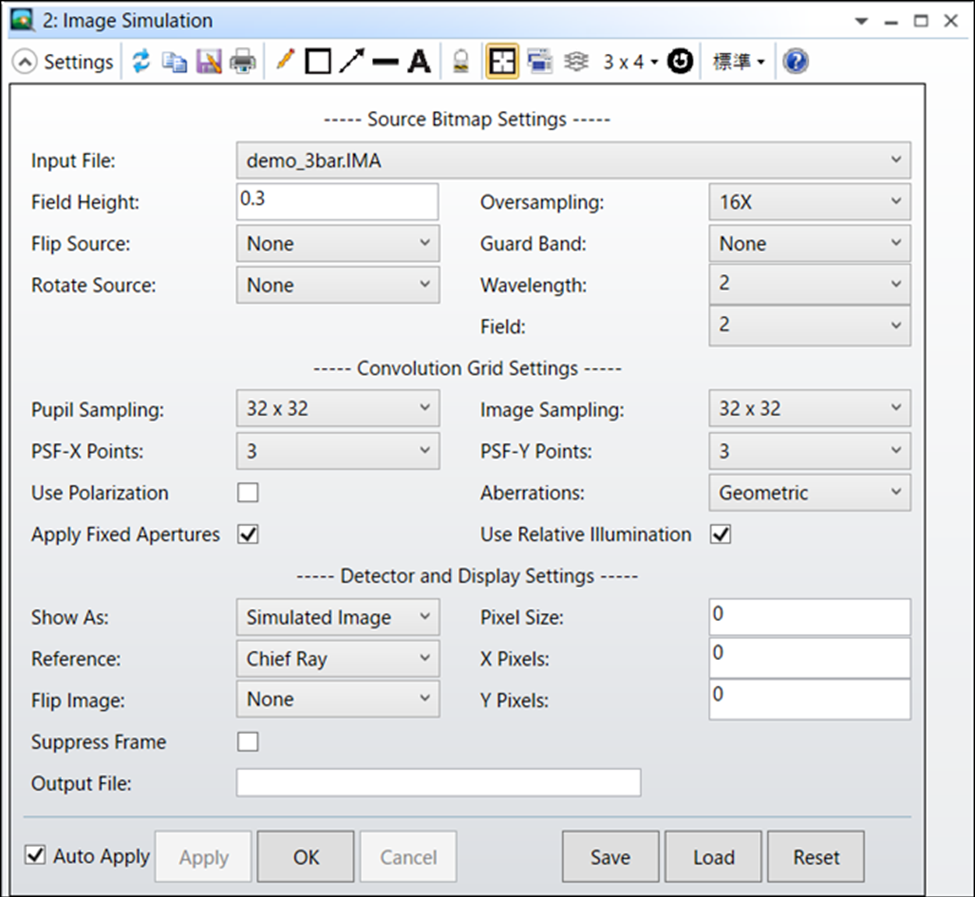

按照以下参数对仿真进行设置，

使用自定义的图像文件作为输入文件。

输入0.3作为视场的高度。

输入0.3作为视场的高度。

因此，线的宽度是输入0.3的1/12，也就是0.025毫米。

对于一对线对，0.025 x 2 = 0.05。

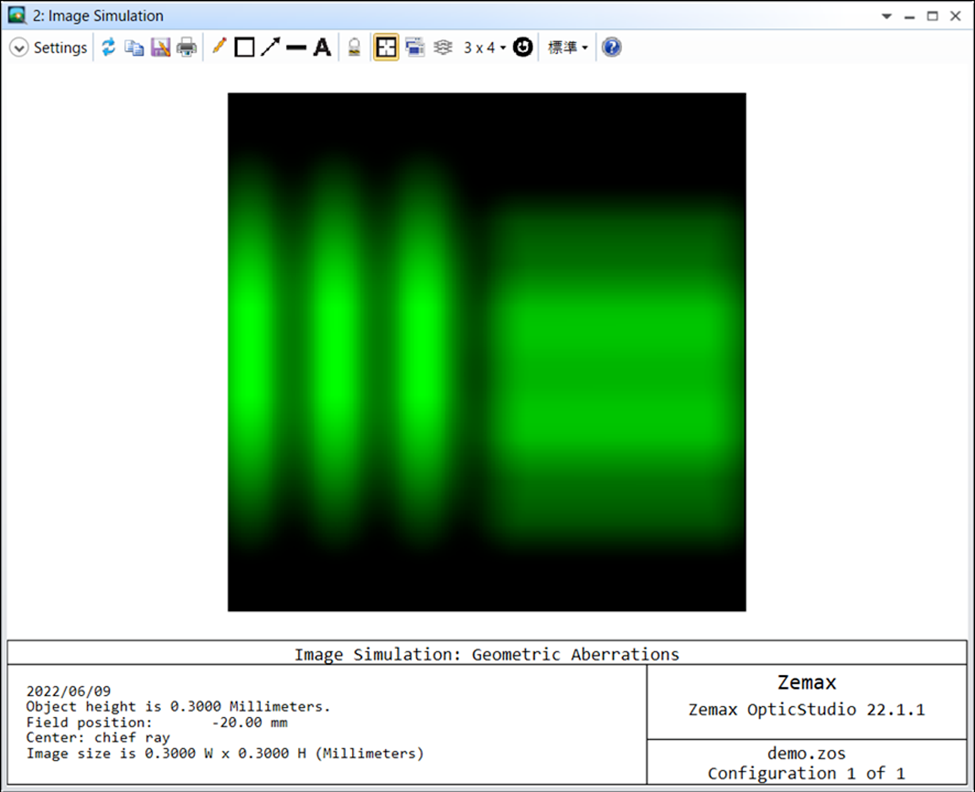

仿真的图像如下所示。

你可以看到两条水平线（切线图像）。

这种现象被称为 "伪像"。

用FFTMTF检查时，切向图像为15线/毫米，MTF为0。

然而，此后会有百分之几的对比度复现。

在这种情况下，对比度可能存在，但黑白图像可能被颠倒。

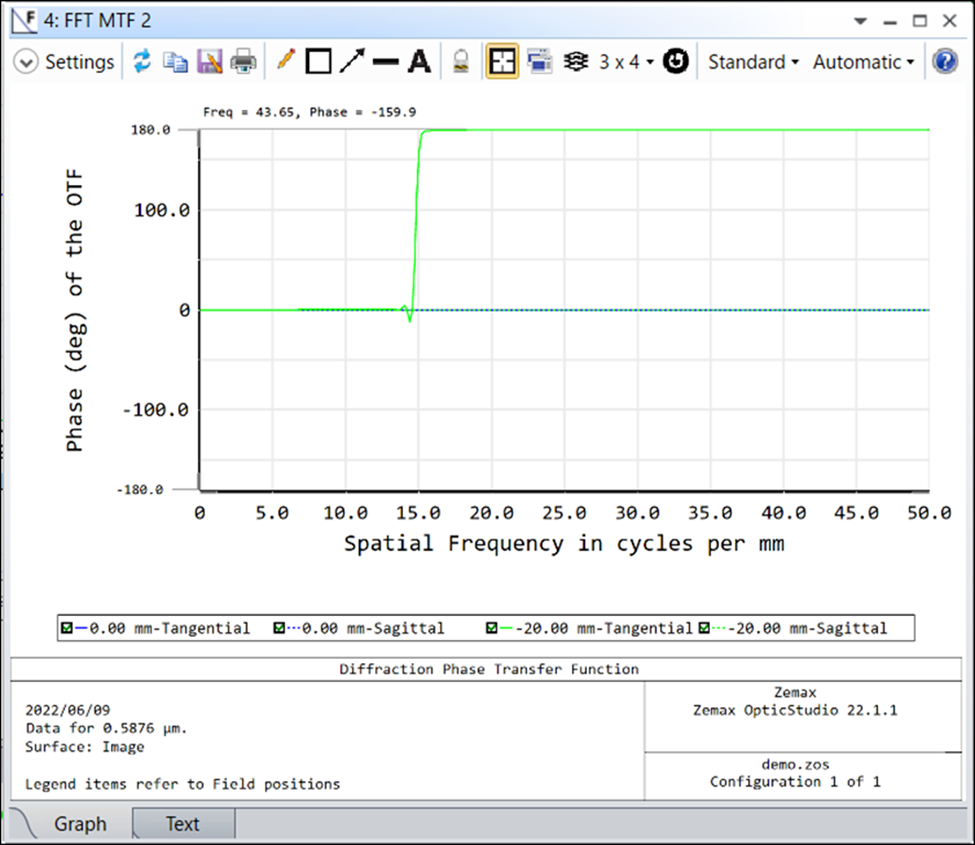

如果在FFTMTF的设置中将类型改为相位，可以发现，在15线/毫米或更多的情况下，相位转为180°。
