Ansys Mechanical|如何将2D模型数据映射到3D模型

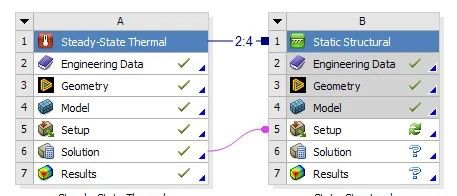

在Ansys Workbench 中,我们可以通过拖拽一个分析的Solution到另一个分析的Setup来实现3D到3D,或是2D到2D的数据映射,来实现多个物理场之间(电磁-结构,电磁-热,流体-热,流体-结构,热-结构,光-结构 等),或者多个分析之间的数据的传输。这种情况下,仿真工程师大多不需要对其数据进行转换或者其他操作,即可实现数据的准确映射。如下图所示,同为3D模型,稳态热计算结果作为静力分析的热边界条件,两者拥有相同的网格模型,直接拖拽即可实现数据映射:
![](images/solutions/2M20240523001.jpg)

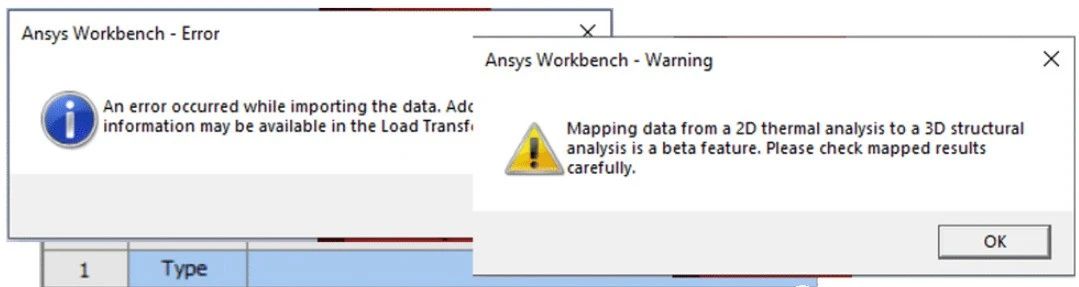

但是,有些情况下,或许是为了提高仿真效率,前序的分析采用的是2D模型,而后序的分析则是3D模型。若直接将2D分析数据链接到3D分析中,则会报错,不同的版本可能错误信息有所差别:
![](images/solutions/2M20240523002.jpg)
那么,针对这种情况,我们该如何将2D模型数据准确映射到3D模型中呢,接下来的视频将为大家详细介绍。
