Ansys Mechanical|编辑导入的External Models
书接上文《Ansys Mechanical|导入外部网格模型并自动生成几何》,在上篇文章中,我们讨论了导入外部模型的具体流程,包括支持的网格文件格式、支持的单元类型、可能遇到的问题以及如何解决。那么导入已有的有限元模型后,我们可能需要编辑这些模型中的载荷(Loads)、支撑(Supports)、连接(Connections)等相关信息。本文将讨论如何编辑这些外部导入的模型。
可以通过以下方式编辑导入的模型:
网格(Mesh)
·可以进行网格编辑(节点移动/合并)
·无法清除网格或网格重划分。

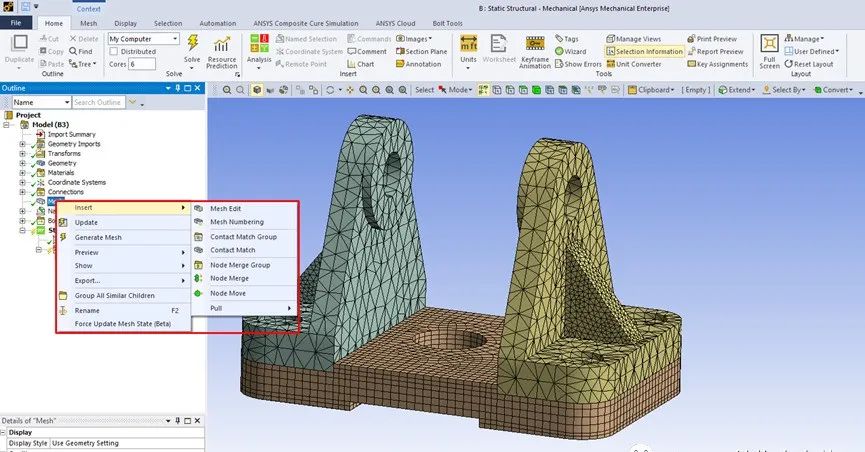

下图中可看到,Mesh对象右键菜单中,并没有一般部件的清除网格和重划分的选项,但是可以支持节点的移动以及合并操作。
![](images/solutions/1M20240530001.jpg)
大多数其他导入的对象都可以在Worksheet中显示和编辑
节点或单元方向、连接(Connections)、边界条件(BoundaryConditions)等
停用(Deactivate)或抑制(Suppress)
编辑具体边界条件及载荷条件的值

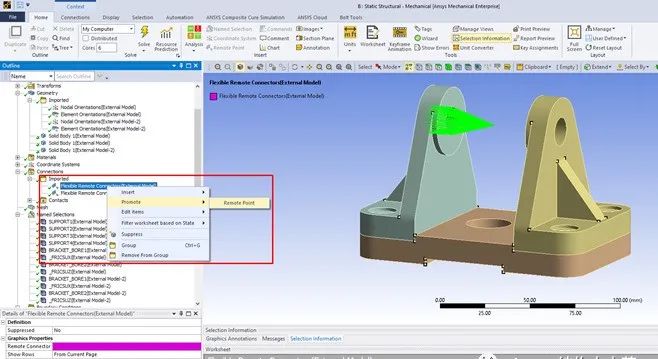

将导入的模型中的对象提升(Promote)至模型树对象,便于后续查看及编辑。
![](images/solutions/1M20240530002.jpg)
下面视频演示了具体的操作步骤:
下篇文章将介绍,多个External Models和Workbench 中已有的Mechanical Models 如何进行模型的装配,欢迎大家持续关注。
