Ansys Mechanical｜组装 External & Mechanical Model

Assembling Finite Element Models

上文中介绍了如何导入外部模型并将其组合到单个模型中的示例。

如果要将外部模型与Workbench环境中已有的一个或多个模型组合在一起，该如何操作？本文将介绍这个工作流程。

Ansys Mechanical支持Mechanical Model和External Model的组合来组装完整的有限元模型。

Mechanical Model系统允许构建网格化部件级或子装配体模型，以便之后装配到上级装配体中。

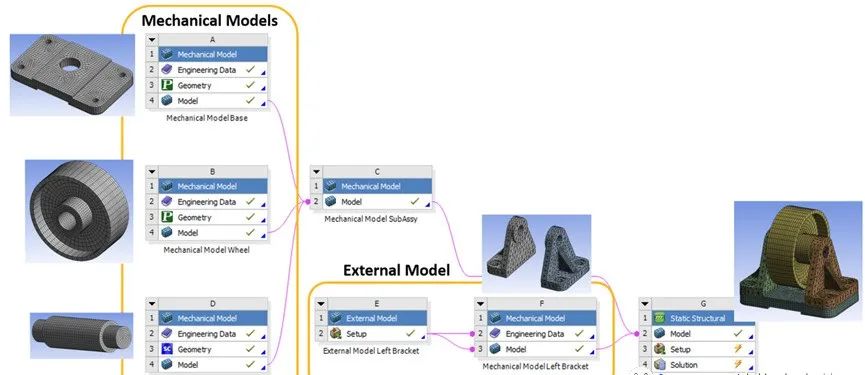

下图显示了使用External Model和Mechanical Model组件系统来组装有限元模型。

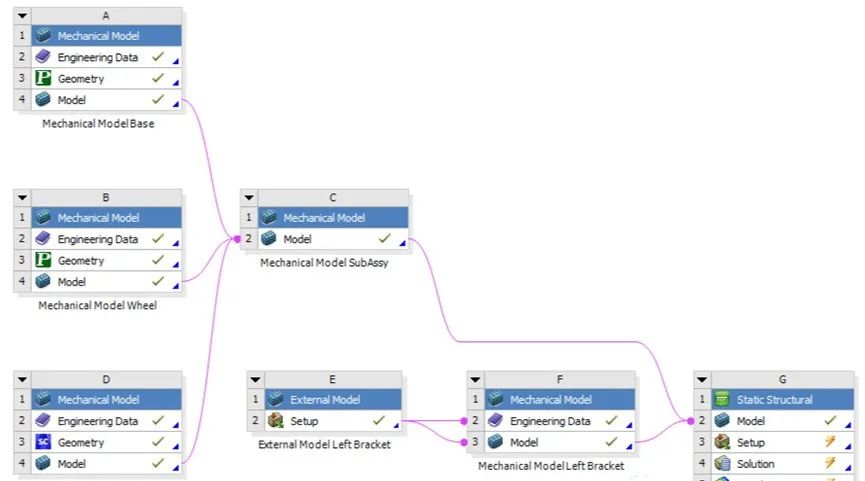

组装Mechanical Models（A，B，D）时，请注意生成的转配系统（C）不包含Engineering Data或Geometry单元;该信息继承自上游Mechanical Models.

将External Models与Mechanical Models组合在一起时，如果External Models具有要导入的材料数据，则将External Models组装成Mechanical Model（F），将"Setup"链接到"Engineering Data"和"Model"单元.

然后将两个中间模型（C 和 F）组装到最终的装配模型（G） 中.

平移旋转、镜像和复制可用于Mechanical Model 和External Model模型

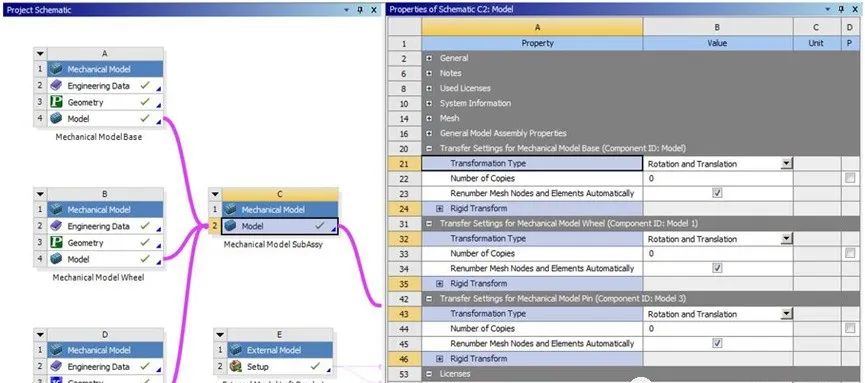

对于Mechanical Model，转换是使用装配的"Model"单元格 C 的"属性"视图完成的，如下所示

Workshop

本次Workshop将操作如何将旧版Ansys APDL模型导入到Mechanical模型中，并求解该模型，然后通过向模型添加额外的结构部件、装配模型并将其复制到结构中的相应位置，对其进行设计更改。此工作流可应用于已有的 Ansys 模型以及其他有限元软件中的模型。

模型介绍

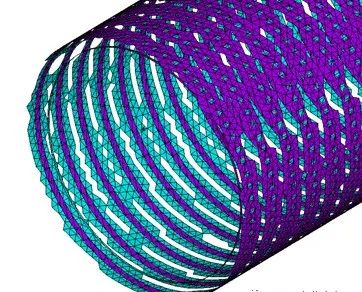

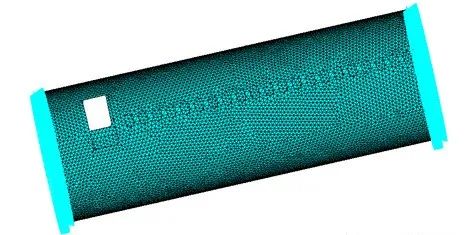

External Model：飞机机身静力分析模型

Element types：SOLID187, CONTA174, TARGE170

Material models：

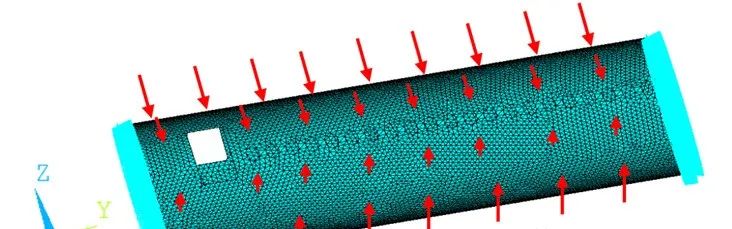

Boundary Conditions：Fixed 两端面所有节点

Loads：-Z方向重力加速度，圆柱外部面0.1015MPa 压力

Connections：机身与内部加强筋Bonded 接触

Result：

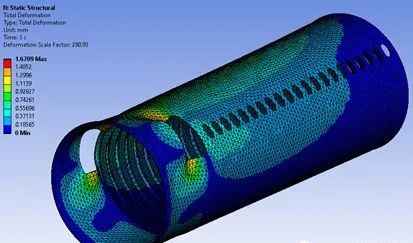

最大变形：1.6709 mm

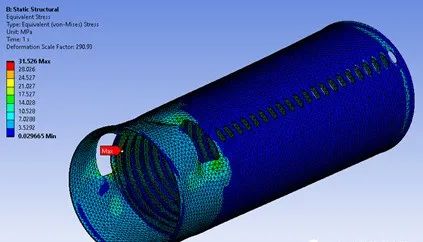

最大等效应力：31.526 MPa

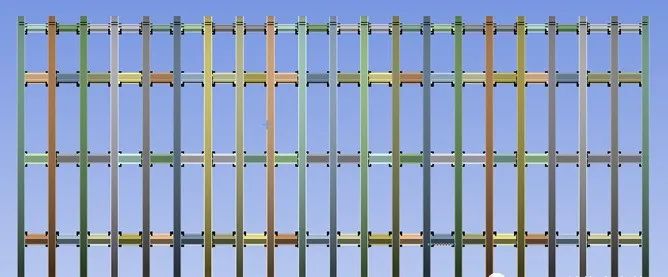

在该已有cdb模型的基础上，需要进行方案的修改，在内部各个加强筋之间添加连接块，以改善结构响应。具体模型如下：

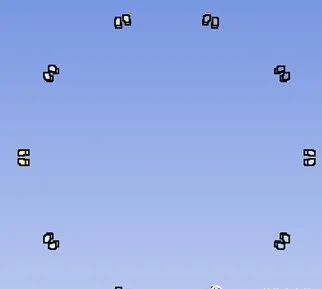

Mechanical Model：stp几何模型文件，如下图，用于连接加强筋并绑定机身

具体操作请大家观看下面操作视频：
