Ansys Zemax | 场曲跟畸变图的前世今生
实现
OpticStudio通过在X和Y方向(弧矢和子午方向)的傍轴光线追踪确定近轴图像平面的Z坐标,并测量该近轴焦平面与系统图像平面的Z坐标之间的距离。
切向数据是沿Z轴从图像平面到近轴图像平面在切向(YZ)平面测量的距离。
弧矢面数据是在与切线面正交的平面上测量的距离。这意味着OpticStudio跟踪光线,确定近轴像面在每个视场中的位置,并报告近轴像面与系统像面之间的距离,作为视场的函数。
近轴像面的定义是以下两个光线交点的全局Z坐标。
光线1:(Hx, Hy, Px, Py) = ( □, □, 0 ,0)
光线2:(Hx, Hy, Px, Py) = ( □, □, 0 ,0.001)
(□:从任意视场发出的光线)
为了验证这一定义,我们创建了一个宏。

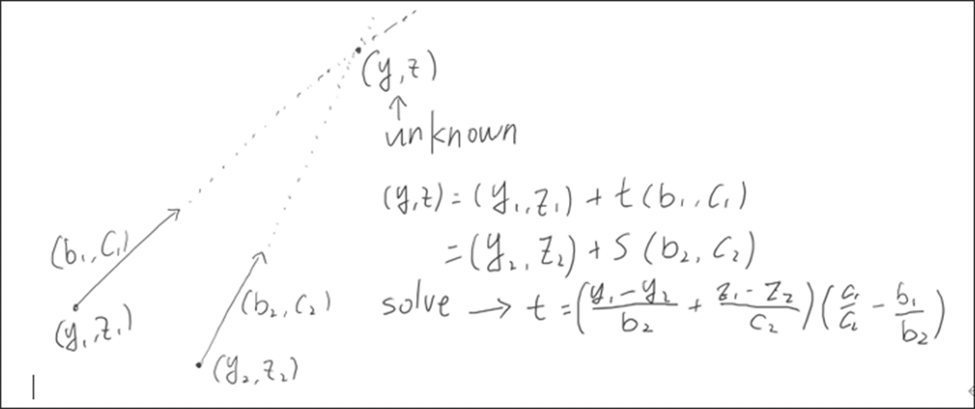

1.如果两条线的Y和Z坐标b(Y-余弦)和c(Z-余弦)是已知的,那么交点的坐标可以通过以下数学计算得到。
这里的y和z坐标和方向余弦是(Hx, Hy, Px, Py)=(X, X, 0 ,0)和(Hx, Hy, Px, Py)=(X, X, 0 ,0.001),在光线追迹像面的前一个平面的 z坐标和方向余弦。然后,该交叉点可以定义近轴图像平面。
![](images/solutions/Z20240702001.png)
2.使用上述数学方法创建了宏。 参考原文的附件。

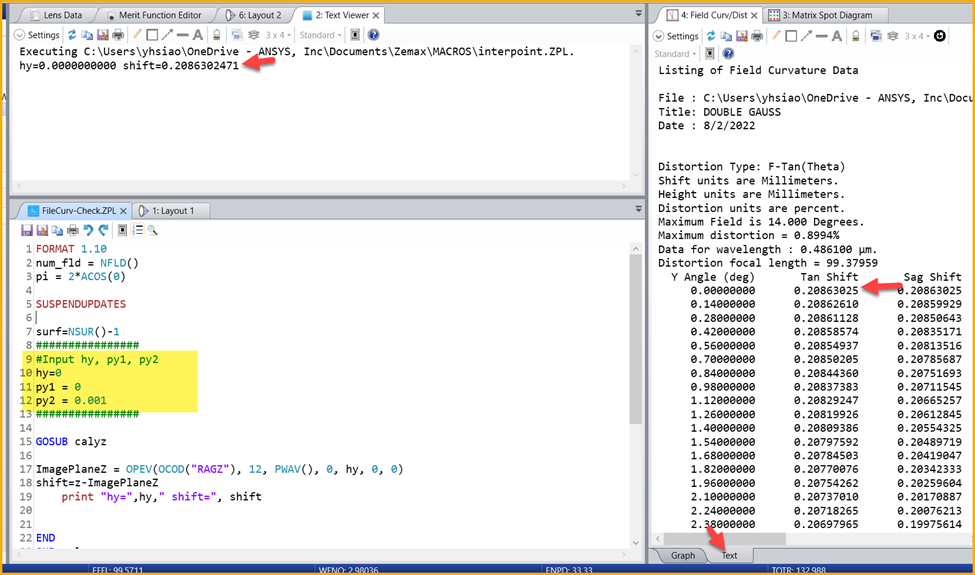

使用附件中的样本文件,近轴像面的全局Z坐标与视场0处的像面位置之差与场曲和畸变图中的的Tan Shift相同。
![](images/solutions/Z20240702002.png)
FCGS和FCGT的操作原理相同。
