如何以数据的方式定义网格相位表面

今天我们的主角是网格相位表面，与上周推送的网格矢高表面一样，均是用于解决 OpticStudio 内置面型难以满足我们的建模要求问题的，一起来看：
如何以数据的方式定义网格相位表面

引言

本文示范了如何以数据的形式定义Zemax OpticStudio中的网格相位 (Grid Phase)表面。 阅读本文前，请先参阅文章： 《如何以数据的方式定义网格矢高表面》

本文用到的文件请从以下链接中下载：

链接: https://pan.baidu.com/s/1iaf_m0WFj5BkLaLxWyUZJg

提取码: 562v

正文

网格相位 (Grid Phase)表面与网格矢高 (Grid Sag) 表面的功能几乎是一样的。

其主要的不同处如下：
1. 网格相位表面由相位表示，区别于网格矢高的长度单位，其单位为度。
2. 基准面的形状是平面。
3. 衍射级次 (Diffraction order) 设定为+1之后，就可以直接套用相位资料了。

导入数据的具体方式为：
1. 将后缀为.DAT 文件置于 “\Documents\Zemax\Objects\Grid Files” 文件夹中。
2. 请开启镜头数据编辑器，选择网格相位 (Grid Sag) ，并打开面属性 (Surface Properties) 对话框 。
3. 然后选取您的 .DAT档，点选导入 (Import)，点击 OK 输入。

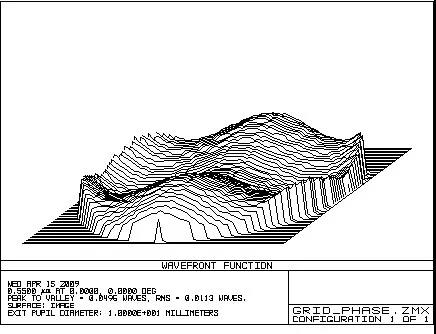

下图是输入的波前外形：
