ZEMAX | 如何共享 OpticStudio 文件
快速指引
共享设计文件是光学产品设计工作流程的一个组成部分。本文将介绍建议的共享步骤,以确保在共享 OpticStudio 文件时,所有必要的信息都被正确打包。这包括有关如何使用 Zemax Archive 文件和 Project Directory 结构(在 OpticStudio 21.3 中可用)的说明。
要共享 OpticStudio 设计,请按照以下步骤操作。更详细的信息包含在之后的部分中。
1、File...Save As。创建一个新文件夹并将您的OpticStudio镜头文件保存到该位置。
2、File...Convert to Project Directory。这将创建和捆绑项目特定的支持文件,如材料目录。
3、File...Create Archive。这就像压缩所有必需的文件,无论它们位于Zemax文件夹结构中还是您的项目目录中。这将创建一个.ZAR 文件。
4、将.ZAR发送到所需的目的地。
5、File...Load Archive。在目标机器上加载存档,这将完全按照原机器上保存的方式打开光学设计。
保存镜头文件

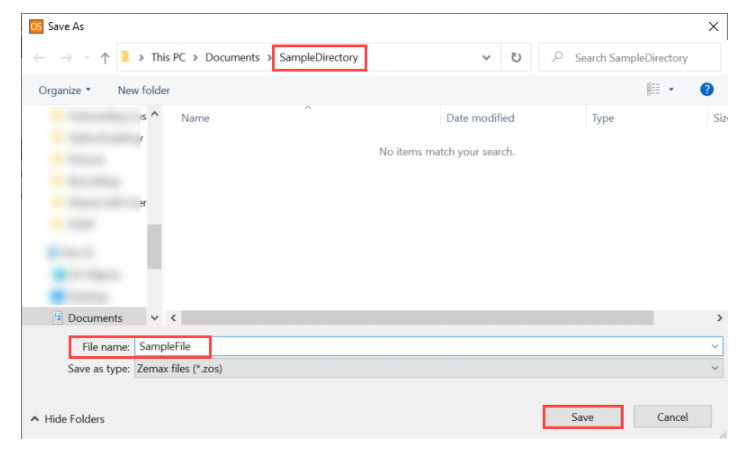

如果您已经创建了一个新模型并且是第一次保存,请选择 File...Save As。在您希望放置所有项目数据的位置创建一个新文件夹。为您的文件命名,然后点击“保存”。默认选项是将文件保存为安全二进制格式 (.ZOS)。如果需要,您可以选择将文件保存为旧文本格式 (.ZMX),但这样做会生成警告消息,因为 ZMX 代表旧文件格式。
![](images/solutions/ZM-01-20211109-01.png)

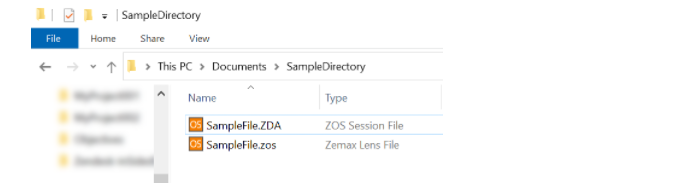

这将在新文件夹中创建一个具有您给定名称的 .ZOS(或.ZMX)和 .ZDA 文件。.ZOS (.ZMX) 文件包含您的镜片设计,.ZDA 文件包含您的显示配置、打开的窗口和镜片文件中的设置。
![](images/solutions/ZM-01-20211109-02.png)
使用 Project Directory 组织支持文件
除了镜头和会话文件之外,在 OpticStudio 中建模的系统还使用许多支持文件。
在 OpticStudio 21.3 或更新版本中,建议您在 Project Directory 系统中组织文件。Project Directory 允许您捆绑重要的支持文件,以便可以在逐个项目的基础上轻松访问和操作它们。

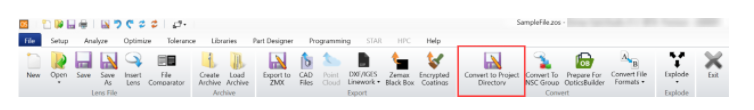

要创建 Project Directory,请查看到File...Convert to Project Directory。
![](images/solutions/ZM-01-20211109-03.png)

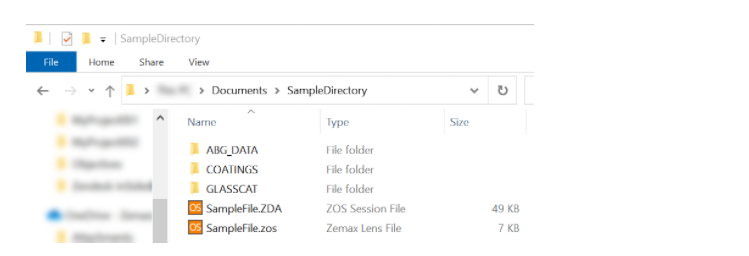

这将为模型中使用的受支持文件类型创建其他文件夹。
![](images/solutions/ZM-01-20211109-04.png)
使用存档 (.ZAR) 打包文件

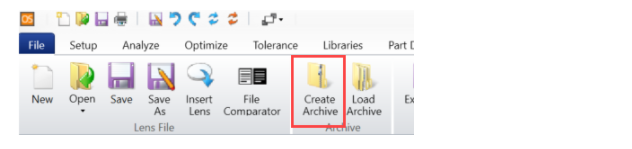

可能并非系统中使用的所有文件都包含在 Project Directory 中。因此,不建议您压缩 Project Directory 文件夹以与其他人共享。而是通过单击 File...Create Archive 来创建 Zemax 存档文件 (.ZAR)。存档文件打包了您设计所需的所有文件,无论它们位于 Zemax 文件夹结构中还是您的项目目录中。
![](images/solutions/ZM-01-20211109-05.png)

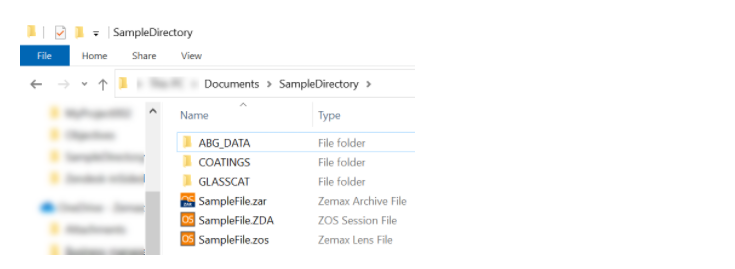

您可以将存档文件保存在您的项目目录中,以便将该系统的所有文件保存在一起。或者,它可以保存到任何位置;除了少数例外(如下所列),存档文件包含与您的系统相关的所有内容,因此它不需要与任何其他文件位于同一位置即可运行。
![](images/solutions/ZM-01-20211109-06.png)
存档文件不包含以下文件:
· Zemax 编程语言宏 (.ZPL)
ZPL 求解或 ZPLM 评价函数操作数中使用的宏将包含在存档中
· 容差脚本 (.TSC)
· 公差文件 (.TOL)
· 评价函数 (.MF)
· 网格垂度/网格相位数据文件 (.DAT)
打开存档文件
要打开 Zemax 存档文件,请在另一个 OpticStudio 中单击 File...Load Archive。.ZAR 可以位于任何可读的位置,它的位置并不重要。

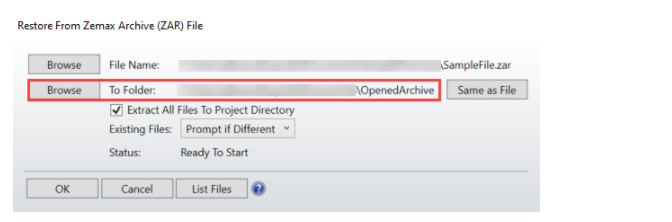

如果要创建新的 Project Directory,请在 “Restore from Zemax Archive (ZAR) File” 窗口中,在 “To Folder:” 设置中选择 Browse。在以下窗口中,创建一个新文件夹来托管 Project Directory,然后单击 OK。
![](images/solutions/ZM-01-20211109-07.png)

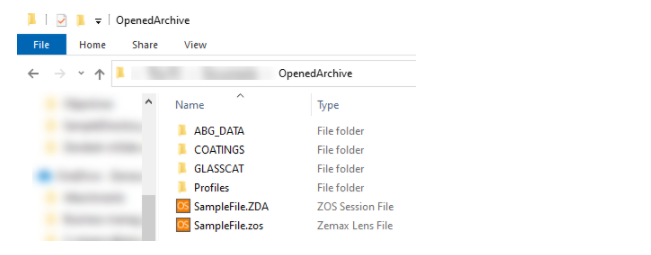

加载后,存档中的文件将被复制到其新文件夹位置,然后系统将在 OpticStudio 中打开。系统保持与原来相同的项目目录设置。
![](images/solutions/ZM-01-20211109-08.png)
错误信息
加载存档文件时,您可能会看到以下消息。
The ZAR file was made by a newer version of OpticStudio/OpticsViewer than the one currently running and cannot be restored.
![](images/solutions/ZM-01-20211109-09.png)
如果您收到此消息,则可能意味着存档文件包含二进制 ZOS 文件,并且您运行的 OpticStudio 版本早于 OpticStudio 21.3 。二进制 ZOS 文件与早期版本的 OpticStudio 不兼容。要解决此问题,您可以:
· 下载并安装 OpticStudio 21.3 之后的 OpticStudio 版本。
· 如果您无法安装较新的版本,请让最初共享该文件的人将其保存为ZMX格式。
