概述

这篇文章介绍了玻璃材料及透镜供应商向OpticStudio提交玻璃数据的数据格式和过程。

介绍

如果供应商及制造商需要他们的数据随OpticStudio一同发布，则供应商需要按照OpticStudio可读的格式将数据提供给Zemax。Zemax会在每次发布OpticStudio新版本时统一更新镜头库、样板库以及玻璃库的数据。

用于随OpticStudio更新发布的所有数据需要统一发送到support@ueotek.com邮箱，并且发送邮件表示供应商授权Zemax发布这些数据。

镜头库数据

如果您需要在OpticStudio中发布镜头数据，您需要提供一个文件夹，该文件夹包含每一个需要发布的镜头单独的 .ZMX格式文件。Zemax会将这些文件压缩为一个 .ZMF格式的文件。该文件用于之后被镜头库工具“Lens Catalog Tool”读取。一般情况下，文件会以{您的公司名}.ZMF命名，您也可以指定其他名称。

文件夹中每个镜头文件的命名格式为{零件编号}.ZMX，其中{零件编号}为您为了将这个镜头区别于其他镜头标记的独特标注。零件编号中不允许使用空格，请使用下划线或连字符代替。

OpticStudio内置有镜头库工具可以方便用户在镜头数据库中快速检索镜头。当我们压缩所有文件为一个 .ZMF文件时，所有用于检索的数据便创建完成。这些数据包括主波长下的有效焦距、镜头的入瞳直径、镜片数量以及是否为非球面、梯度折射率表面或柱面。任意一个OpticStudio文件都可以包含在 .ZMF文件中。

需要注意的是，如果您的镜头所使用的材料不在OpticStudio当前版本发布材料库中时，您需要提供所有使用到的您自己材料库中玻璃材料的色散数据。同理，如果您的镜头已经镀膜，您还需要提供单独一个{您公司的镀膜}.dat文件，该文件包含所有镜头使用到的镀膜数据。如果您不希望公开膜层的设计细节，OpticStudio也支持加密的镀膜文件格式。

样板数据

样板数据是以 .tpd为扩展名的ASCII文本文件，这些文件位于Zemax根目录下Testplate文件夹中。样板文件的编写格式如下所示：

! Header line 1
! Header line 2
! etc... up to 15 lines of header info is supported
partname radius diameter code
partname radius diameter cod
partname radius diameter code
partname radius diameter code
etc...

其中“partname”为样板的ID数字或名称，“radius”为以毫米为单位的曲率半径，“diameter”为以毫米为单位的实际样板直径，“code”为整数。其中“code”为-1表示仅为凹面，0表示凹面凸面均可，1表示仅为凸面。所有四个数据需要编写在同一行并使用空格或Tab键分隔。在“partname”中不允许使用空格或Tab键。每个样板（或样板对）需要处于同一行中，并且每行使用回车键分隔。每行数据需要使用单独的“partname”。数值数据可以以任意一种格式，但必须以毫米为单位。每个文件包含的上限样板数量为30000个。文件的起始行“Header line”可以编写任意内容，通常情况下为供应商的名称、地址、电话以及邮箱等联系信息。当OpticStudio在样板列表和匹配报告中列出这些信息时，符号“!”将替换为空格。您可以查看任意OpticStudio内置的 .tpd文件作为示例。

材料数据

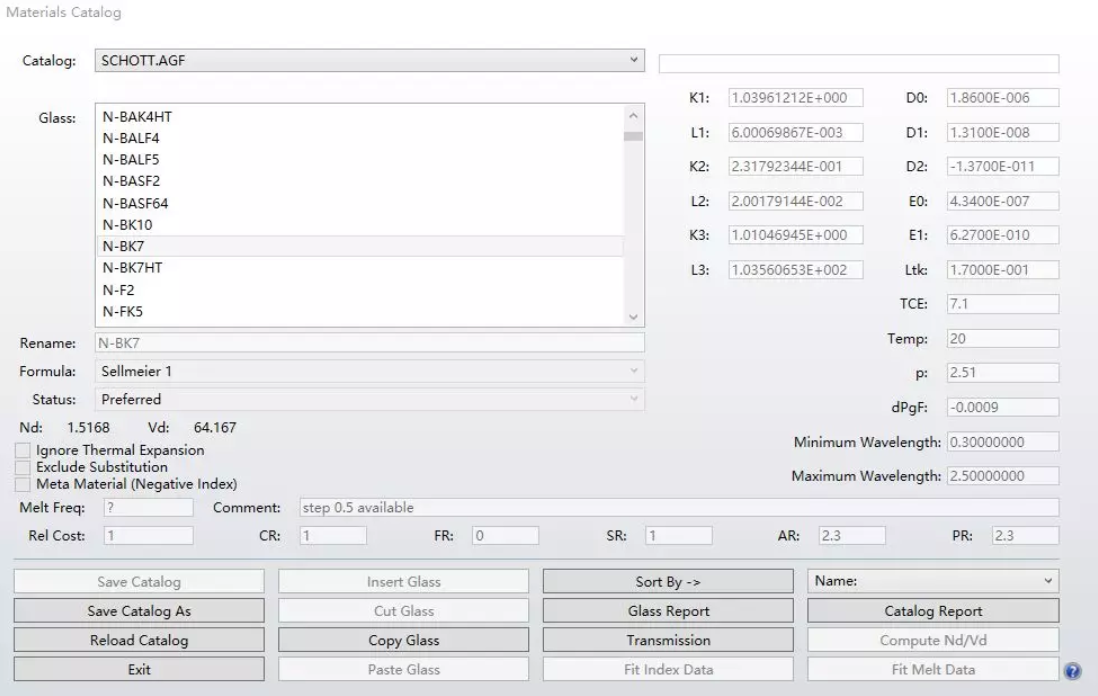

如果您想提供玻璃材料数据随OpticStudio更新一起发布，您可以先通过数据库 (Library) > 材料库 (Materials Catalog) > 将玻璃库另存为 (Save Catalog As)生成一个新的材料库文件。您可以点击剪切玻璃 (Cut Glass) 将原有不需要的材料数据从您复制的材料库中删除，并点击插入玻璃 (Insert Glass) 生成新的玻璃材料。

您可以提供以下数据：

·材料色散数据，可以选择多种色散模型
·材料透过率数据，用于光线在材料内传播的计算
·热膨胀数据
·玻璃选择数据

其中玻璃选择数据可以更好的帮助透镜设计者在设计过程中选择正确的透镜。该数据包括：

·玻璃材料状态，该状态为标准 (Standard)、首选的 (Preferred)、废弃的 (Obsolete)、特殊的 (Special)、熔融 (Melt)之一。需要特别注意的是，玻璃材料永远不会从数据库中删除：如果一种材料已经不再生产了，那该种材料应该标记为废弃的而不是删除。这会确保用户总能正确的打开他们的文件，并使用正确的色散数据。一般情况下，材料库不使用特殊的和熔融两种标记，这是使用者在其他用途下用于标记修改使用的。
·其他玻璃选择数据，包括参考成本 (Relative Cost)、环境稳定性 (Climate Resistance， CR)、耐腐蚀性 (Stain Resistance, SR)等。如果您不提供这些数据，使用者将不会知道特殊使用环境对材料的影响，因此有可能会忽略掉一种有用的材料或使用的材料在一些情况下并不稳定。
·每种材料的标注 (Comment)，提供更多有关材料的信息：一般会包括“用于替换废弃的材料XXX”或“较高的紫外透射率”等。
更多信息请查看用户手册。

小结

如果您希望您公司的数据随OpticStudio版本更新一同发布，请将数据以正确的格式发送至support@ueotek.com。
