ZEMAX 如何通过 K-相关分布模拟表面散射

本文旨在介绍如何在OpticStudio中模拟K-相关分布散射模型，并用实例分析将该模型与Harvey-Shack (ABg) 散射分布模型进行了比较。（联系我们获取文章附件）

简介

表面微粗糙度引起的散射通常具有 K-相关模型 (K-correlation model) 的特征。1 该模型除了在小散射角区域有所不同外，与 Harvey-Shack (ABg) 模型十分相似。

在 OpticStudio 中，如果用户想要使用K-相关散射模型对表面散射分布进行建模，则需要输入大量的参数，并且这些参数都必须由用户测量。

本文将概述 K-相关散射模型背后的理论知识，并展示在OpticStudio中建模的实例。

K- 相关散射模型

K- 相关模型的双向散射分布函数 (BSDF) 由 Dittman2 提供：

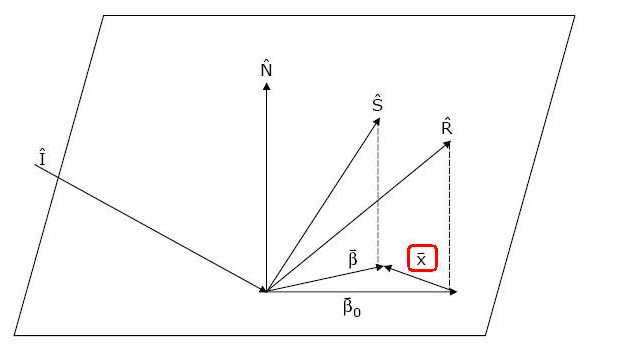

其中s是有效的 RMS 表面粗糙度，s 是在高空间频率中 BSDF 的 log-log 斜率，β 则被定义为散射角 (ϑs) 的正弦减去镜面反射角/透射角的正弦，上面的公式中的 β对应 OpticStudio 中的向量x：

我们发现 K-相关散射分布模型与 Harvey-Shack (ABg) 散射模型非常相似。它们之间的主要区别在于 K-相关模型在小散射角度时会有偏移：

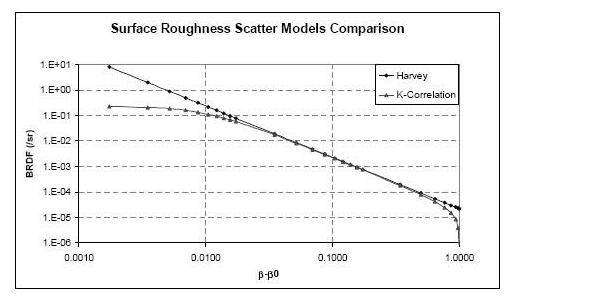

图1：K-相关与 Harvey-Shack 散射模型的比较。如 Dittman 所述，K-相关模型在小角度处会有偏移，这与在抛光表面上观察到的散射行为一致。

Dittman 指出这种偏移与在许多抛光表面上观察到的散射行为是一致的。

K-相关模型的 BSDF 不能进行解析积分，但在 OpticStudio 中可以运用蒙特卡罗功能来实现这种散射分布的模拟。如果我们忽略 BSDF 方程中的 cos(ϑs)项并使 ϑi = 0，全积分散射 (TIS) 的近似形式为：

正如我们所看到的，K- 相关散射模型需要输入大量的参数，我们将在下文中更详细地介绍这些参数。

注：如果用户获得的特定散射表面信息是实测的 BSDF 数据，而不是通过将实测表面粗糙度数据拟合到 K-相关模型得到参数时，我们强烈建议直接使用实测的 BSDF 数据进行表面散射分布建模。下一期我们将会详细介绍在 OpticStudio 中直接使用实测 BSDF 数据的具体步骤。

K-相关散射模型的参数输入

K-相关散射模型可以被6个参数所定义：

R = 表面透射/反射率

dn = 表面边缘折射率的变化

σ = 整体等效RMS表面粗糙度(µm)

λ = “测量”波长(μm)

B = 2πL，其中 L = 常规表面波长(mm)

s = 高空间频率中 BSDF 的 log-log 斜率

等效 RMS 表面粗糙度是在0到1/ λ的空间频率范围内计算的，其中选择非零值λ 是为了给全积分散射 (TIS) 提供一个有限的归一化因子。用表面粗糙度的实验测量来推导K相关散射的参数时，λ 的选择完全随机。λ 用于定义逆截止频率和计算测量数据的功率谱密度 (PSD)，随后功率谱密度 (PSD) 将被转换成 BSDF。如果实验人员在分析测量的表面粗糙度数据时选择了λ这个值，则在其他波长下的等效表面粗糙度可根据以下公式计算：

如果某一特定表面的可用信息是实测的 BSDF 数据而不是表面粗糙度数据，我们强烈建议在 OpticStudio 中对表面散射分布建模时直接使用实测的 BSDF 数据。下一期我们将会详细介绍在 OpticStudio 中使用 BSDF 数据建模表面散射的步骤。

在 OpticStudio 中，表面透射/反射系数 (R)是由表面的膜层（或未设置膜层）决定的，而表面边界处的指数变化 (dn) 则是直接计算的。剩下四个 K-相关 BSDF 的参数 (σ, λ, B, s) 必须在 OpticStudio 中作为 K- 相关散射的参数输入：

DLL 需要一个额外的参数 (SFV1) 来为散射函数查看器 (SFV) 读取dn的值。虽然 dn 可用于 DLL 中直接计算光线在一个已知的物体上的散射情况，但由于 SFV 的设计为不绑定于任何特定的物体，所以 SFV 无法直接读取 dn 的值。所以为了保证SFV 功能中 BSDF 的精确计算，我们必须额外读取 dn 的值（这对OpticStudio模型中实际的散射光线分布没有影响）。相关的 DLL (K-CORRELATION.DLL) 包含在 OpticStudio 中，并位于相应的安装文件夹中 ({Zemax}\DLL\SurfaceScatter\)。

s的输入值对应参考波长（=“测量”波长），由 “Ref. Wave.”参数定义，而在K-相关BSDF方程中使用的λ值对应光线的波长。在光线波长下的等效 RMS 表面粗糙度由 l 和 s 的输入值使用上述公式（关联 σ(λ2) 和 σ(λ1) 的公式）计算。一旦确定了 σ 的换算值，则利用以下公式计算全积分散射：

当重点采样关闭时，用 DLL 计算的 TIS 值会被用来确定光线散射的能量；其余的入射能量则遵循镜面光线路径。为了确保 TIS 的计算在这种情况下能够正常运行，请将“散射比例 (Scatter Fraction)”设置为1，如上所示。

当重点采样启动时，光线散射的能量由“散射比例”参数确定。因此，这时用户应该用使用上述公式计算出的 TIS 值手动设置“散射比例”参数。

在任何一种情况下，如果输入参数使得 TIS > 1，则 DLL 将不运行散射，且所有的入射能量将遵循镜面光线路径。

简单示例

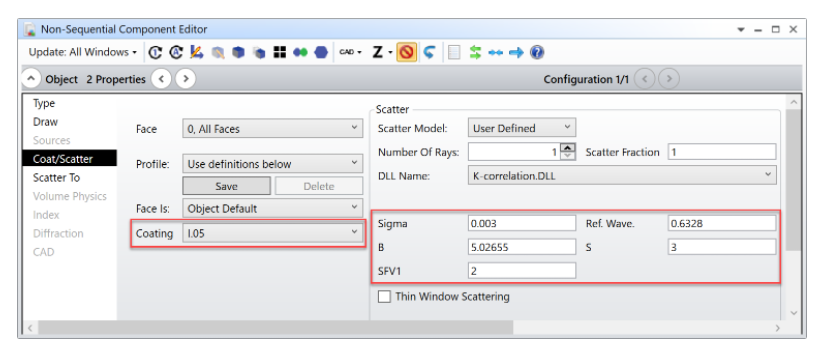

本示例考虑法向入射光镜面散射的情况，假设表面反射系数为0.95，在 632.8 nm的波长下，等效 RMS 表面粗糙度为3 nm。另外，我们假设表面的是由常规的表面波长0.8 mm所测量的，BSDF 的 log-log 斜率为3。该曲面的 K- 相关模型的输入参数如下所设置：

对于波长300 nm的光在这个表面上的散射，我们可以使用上文提供的公式来计算等效表面粗糙度：

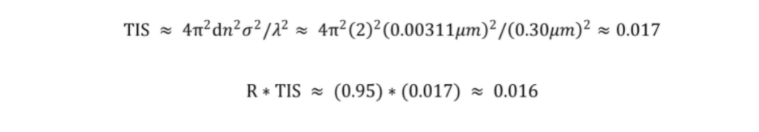

该值可用于计算TIS：

因此，在这种情况下，大约1.6%的入射能量在反射时从表面散射，而其余的反射能量将遵循镜面反射光线的路径。

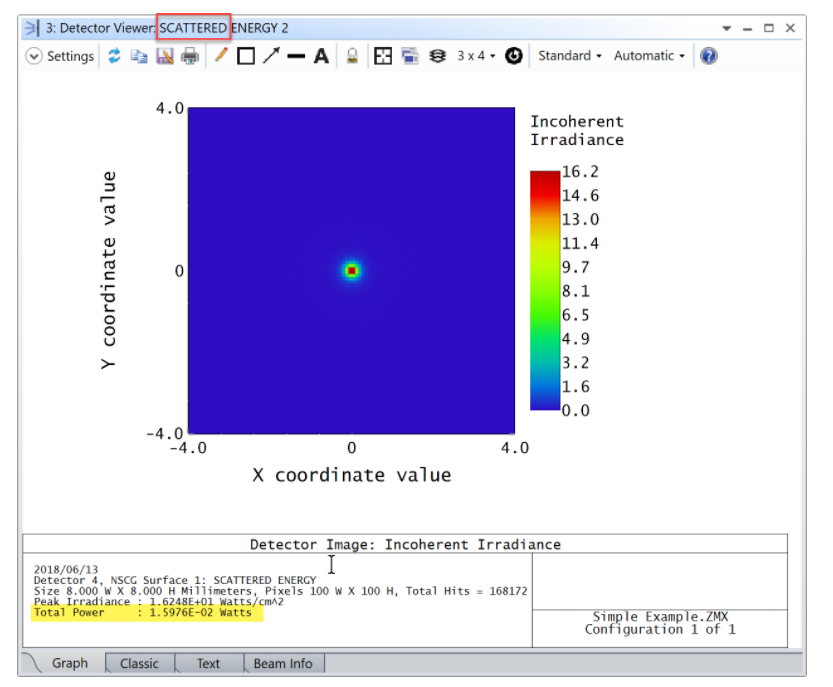

我们设计了简单的 OpticStudio 文件( Simple Example.ZMX) 来验证这个计算。该文件位于本文附件的 ZIP 文件夹中(联系我们获取文章附件)。在这个文件中，一个小探测器（物体3）被放置在轴上以测量镜面反射光线的能量，而大探测器（物体4）则用来测量散射光的能量。我们发现进入散射的能量大约是1.6%，与预期一致：

注意：使用单个检测器和光线过滤字符串 (filter strings) 也可以完成相同的计算。

比较 K- 相关散射和 ABg 散射模型

从 BSDF 方程可以看出，K- 相关散射模型与 ABg 模型非常相似。实际上，我们发现使用以下输入参数时，两个模型给出的结果几乎是一致的：

ϑi (= incident angle) = 0 degrees

K-correlation model: B = λ; S = 2

ABg model: A = [4π • R • dn2 • σ2] / [lin(2) • λ2]; B = 1; g = 2

在这种情况下，ABg模型的BSDF方程为：

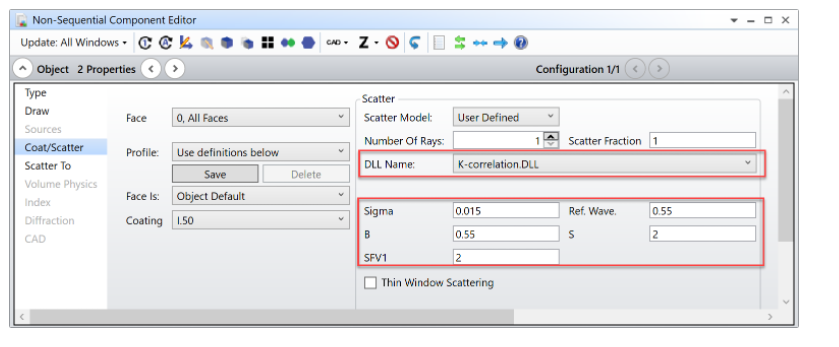

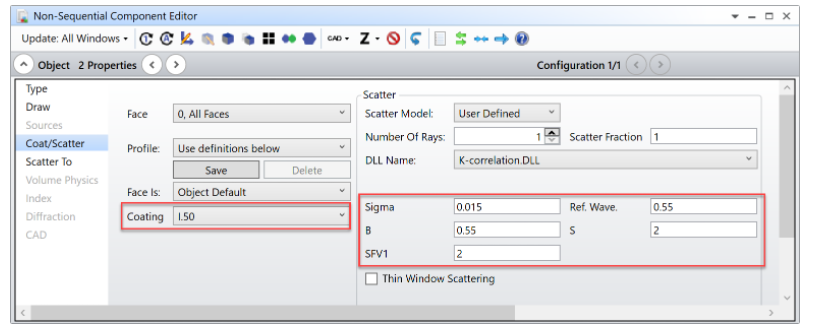

K- 相关模型的 BSDF 方程与上述方程几乎是相同的，因为它只包含一个额外的cos(ϑs) 项。正是这个附加项的存在导致了 K- 相关 BSDF 中的小角度偏移，Dittman 指出这与许多在抛光表面上的观察到的现象是一致的。我们创建了 OpticStudio 文件 (K-correlation vs. ABg.ZMX) 来研究镜面在正入射时散射产生的辐射强度分布的结构。该文件在本文附件的 .ZIP 文件夹中提供。与前面的示例一样，该文件包含两个探测器：一个用于记录镜面能量，另一个用于记录散射强度图。在这种情况下，K- 相关模型的设置如下：

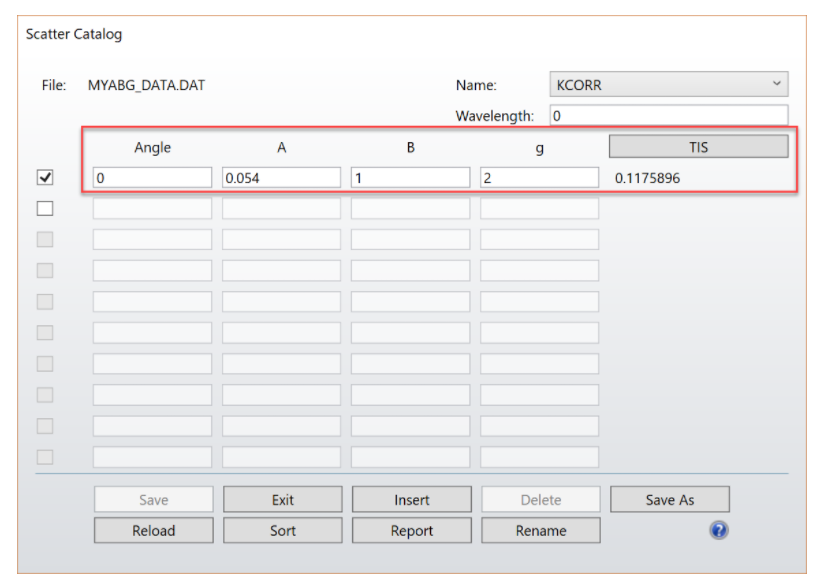

这些输入对应的 TIS 值为0.117（此时，光线波长=参考波长=0.55 mm）。我们再创建一个 ABg 散射模型来模拟这些 K- 相关参数，并使其计算出相同的 TIS值：

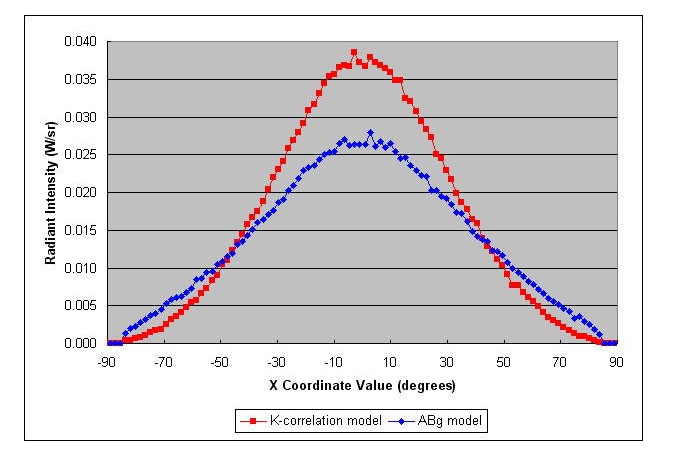

我们会得到两种散射模型 Y = 0度的辐射强度数据，并将结果绘制在Excel 图上：

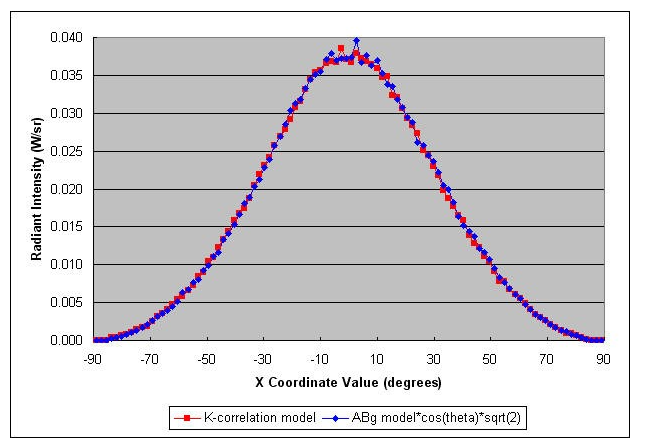

正如预期，由于 BSDF 中 cos(ϑs) 项的存在，K- 相关模型结果的峰值更高。K-相关模型的辐射强度也更大，因为这是让两种模型间的 TIS 值（= 散射分布的积分）相等所必需的。用峰值振幅比（≈√2）和散射角余弦对 ABg 模型的结果进行缩放，得到与 K-相关模型完全一致的结果：
