将光学设计转化为可生产产品意味着一个工程师团队需要围绕一个共同目标来协作并施展他们的才华。通常限制因素不是您团队的才能，而是他们可用的工具。

OpticsBuilder 就是您所期待的解决方案！凭借将 OpticStudio 文件转换为CAD 平台兼容的格式，CAD用户可以使用准确的镜头和光线数据来分析和优化他们的光机设计——简化您的设计工作流程，从而节省开支并缩减通常长达数月的反复试验。

在这篇文章中，我们将概述如何使用 OpticsBuilder 执行Creo Parametric仿真，并展示 OpticsBuilder 中的一些可用功能，使您的团队能够构建卓越的光学产品。

开始仿真

在OpticsBuilder中，提供了仿真功能以开展光线追迹，并提供结果供您分析系统性能。OpticsBuilder使用了与OpticStudio非序列部分相同的光线追踪引擎，因此您可以确保结果准确无误。

在Creo中，单击打开并导航到：/Documents/Zemax/Samples/OpticsBuilderCreo/Heliar。

1.Open heliar_37mm.asm.
2.In the ribbon, click Simulate.
3.打开heliar_37mm.asm
4.在功能区中，单击仿真

Optics Builder将自动执行以下步骤：

1. 确保所有光学元件都包含在仿真中功能中
2. 将每个没设置散射属性的机械零件定义为black anodized散射
3. 进行第一次光线追迹，记录光学系统的追迹结果
4. 进行第二次光线追迹，记录整个光机系统的追迹结果
5. 比较两个数据结果并计算光斑大小、光束截断百分比和图像污染百分比
6. 在图形区域显示仿真光线
7. 打开结果窗口

理解结果展示

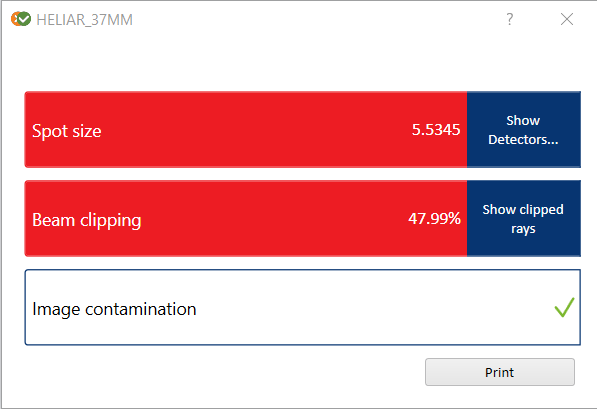

结果窗口将在仿真成功后显示。

如果性能指标大于其允许范围，则会在结果表中以红色突出显示。可以单击任何白色的性能指标来显示差值（不是点击绿色标记）。 可以通过在结果表中选择显示探测器来查看探测器。

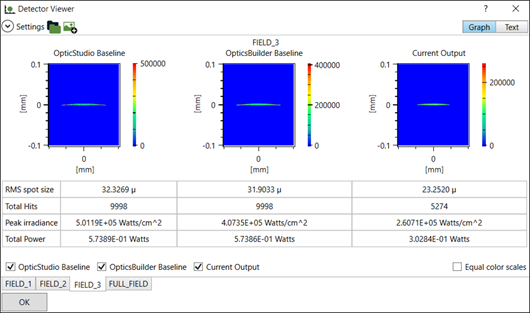

对于每个探测器视场和结构，均会显示RMS光斑大小、接收光线数、峰值辐照度和光通量（探测器上的总功率）。

在结果窗口中选择显示被截断光线或显示杂光将分别绘制未到达探测器的光线（被截断光线）或不应到达探测器的光线（杂光）。绘制剪切光线对于确定哪些机械组件正在阻挡光线很有用。

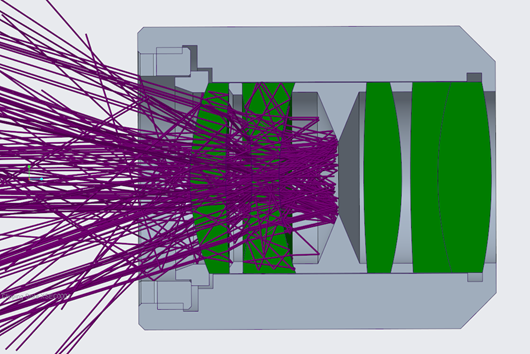

在这种情况下，被截断光线（通常为紫色）显示Heliar样例中，中心的隔圈正在阻挡光线。

编辑隔圈，增加其内径可提高图像质量并减少光束剪切。进入零件模式以编辑隔圈的草图，退出草图，然后关闭零件以切换回装配模式。重新生成装配后，可能会再次运行仿真以查看修改后系统的图像性能指标如何改进。

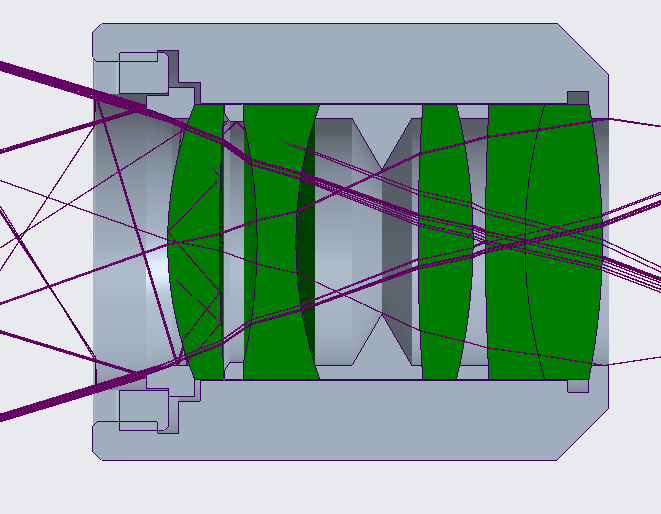

剪切光线现在显示第一个镜片上的压圈正在剪切光线。可以执行进一步的零件修改和仿真，以使所有光学性能指标低于其允许的余量。
