ZEMAX 设计档导出到机构 CAD 设计软件

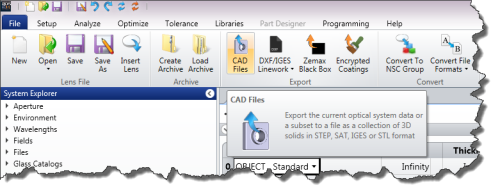

在镜头设计的某个环节中，您可能希望将镜头设计导出到机构设计软件，以便让负责机构设计的同事能够设计镜头底座和其它光机部件。使用 “File” 选单中的“CAD Files”工具，可以轻松实现这一目标：

CAD Files，并设定如下图，然后汇出：

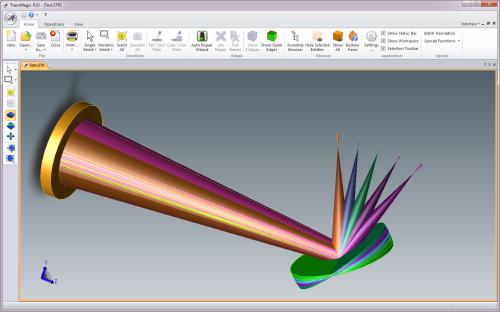

将生成的档加载到您熟悉的 3D CAD 软件中：

注意：如果您使用 SolidWorks™，但没有看到汇出的光线，请访问位于 www.zemax.com/kb 的 OpticStudio 知识库，并搜索“SolidWorks”以得到关于设定 SolidWorks 汇入选项的建议。

这让您能够轻松查看镜面运动范围、光束路径和光学组件。不同的组态可独自以不同档案形式汇出，也可以汇出在同一个档中，并以不同图层区隔。
