ZEMAX | 室内照明案例分享1 ：照度分布的模拟

摘要

本文介绍在 OpticStudio 中对室内照明进行模拟。

创建室内照明

通过光源物体创建室内照明。
在这里创建室内照明的规格，如下所示：
亮度：3000 　lm
直径：φ550　mm
配光：半值  60°

此外，房间空间设置如下：
宽：2.7 m × 3.6m
高：2.2 m

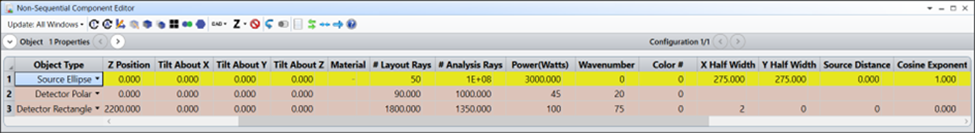

对光源物体使用（椭圆）光源。
为了确认光分布，设置（极）探测器和（矩形）检测器。
由于房间高度为 2.2 米，因此（矩形）探测器被设置在 2.2 米处。

亮度为 3000lm，因此能量设为 3000，
由于直径为φ550mm，在X半值和Y半值参数中输入半径275mm。
通过在余弦指数中输入 1 来指定亮度分布，执行光线追迹的结果如下所示。

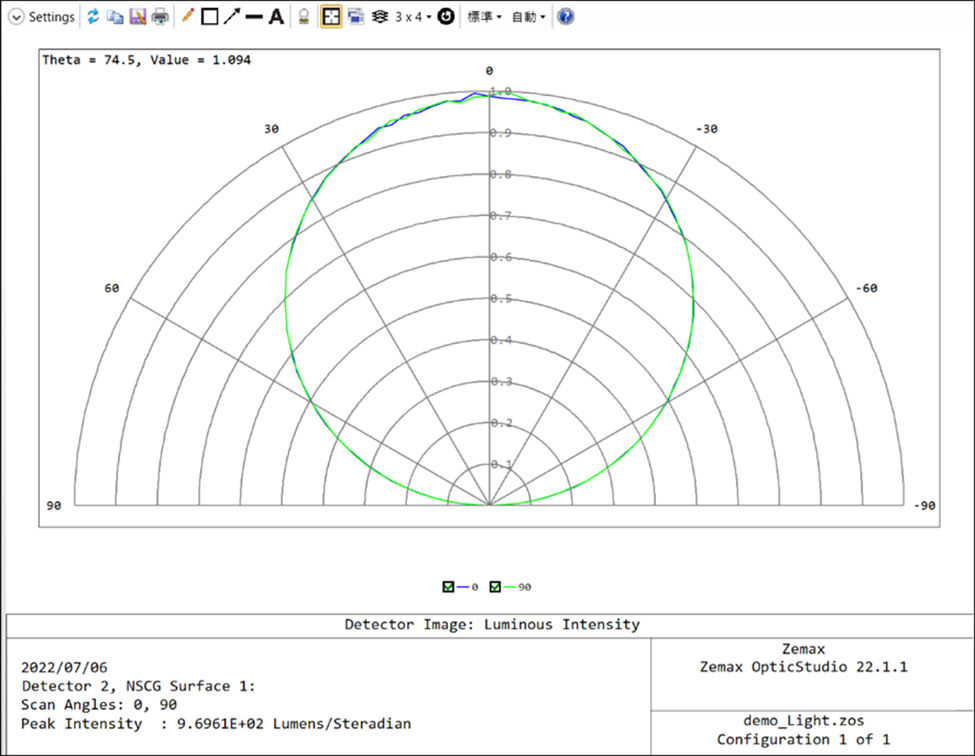

光分布
光分布按照输入的余弦 1 次方成比例分布。
此外，最大亮度为 962.53 坎德拉。

照度分布

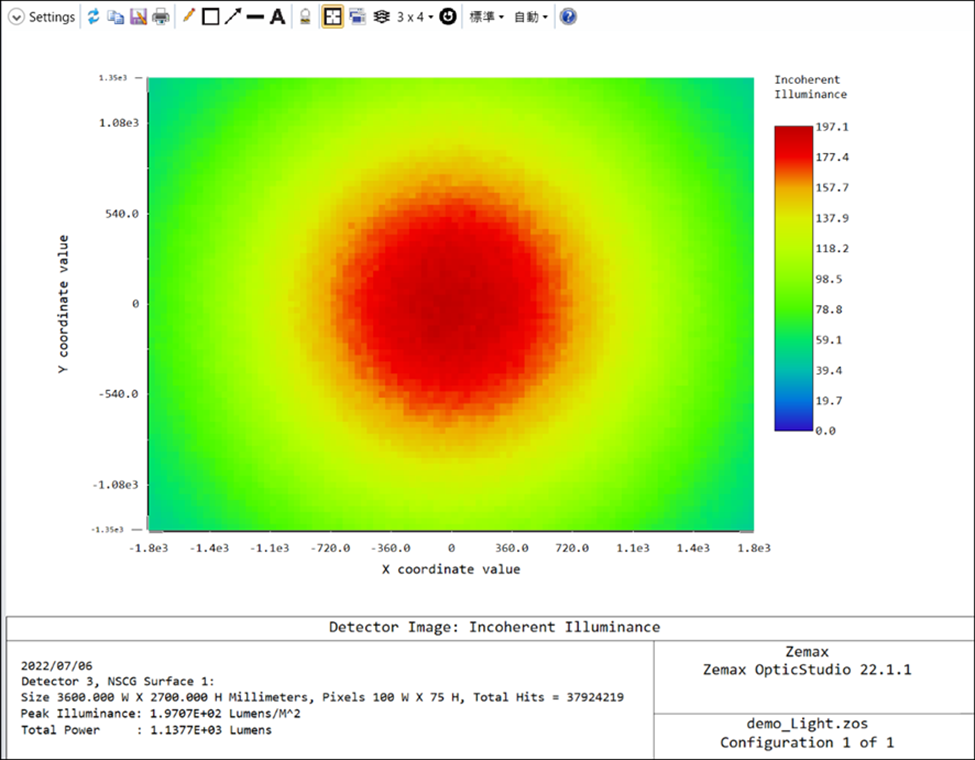

2.7m × 3.6m的探测器放置在距光源 2.2 米处，照度分布如下图所示，中心照度为 197 Lux。

从先前的969.6坎德拉开始计算：
969.9 坎德拉 / （2.2 米） ^2 = 200 流明 / 平方米，近似计算与模拟结果相符。

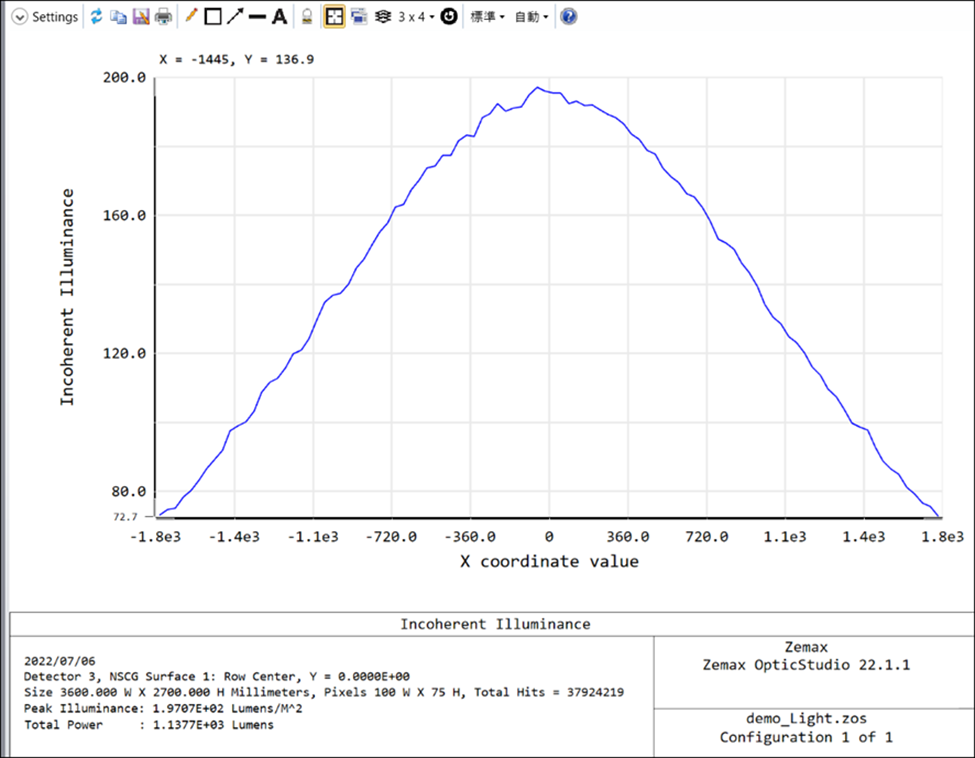

查看照度分布，探测器边缘照度降至中心峰值照度的 36%。

光谱

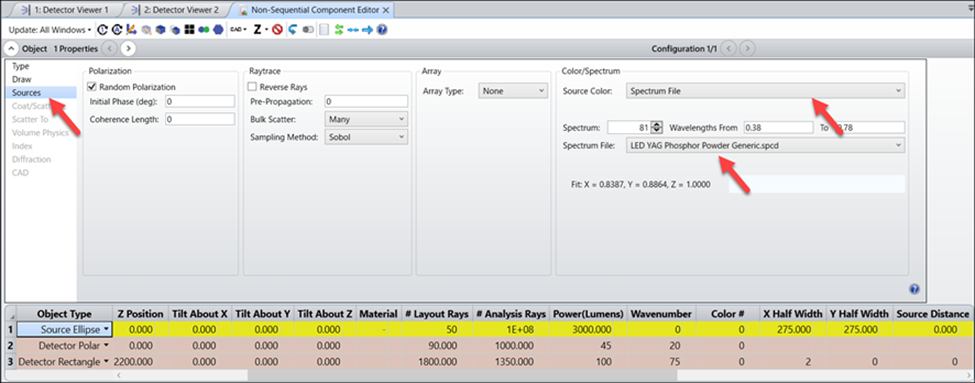

我们将使用 YAG 荧光粉白色 LED 光谱进行照明。

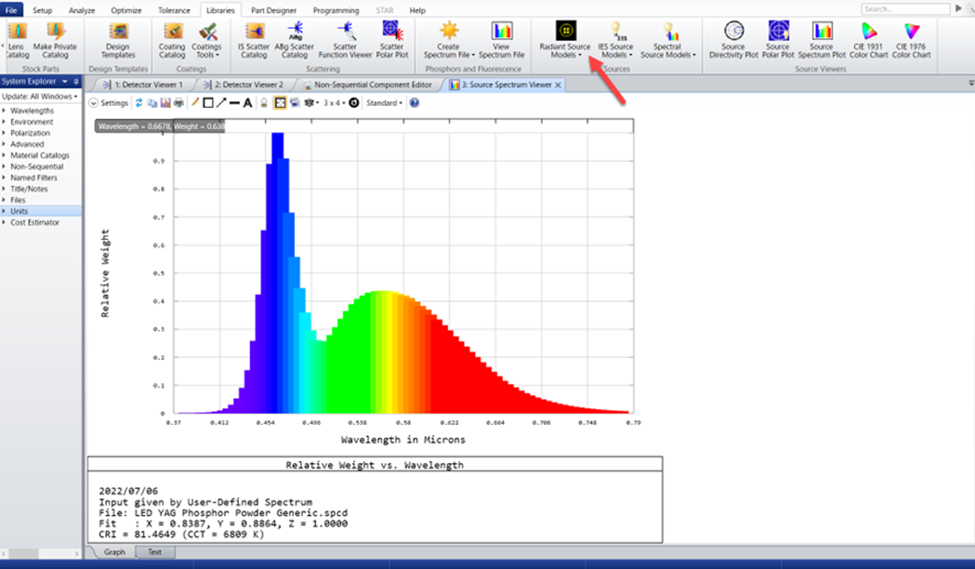

查看光谱，如下图所示。
光源的光谱决定了被照亮物体的外观颜色（显色性）。
参数对室内照明的仿真结果有显著影响。

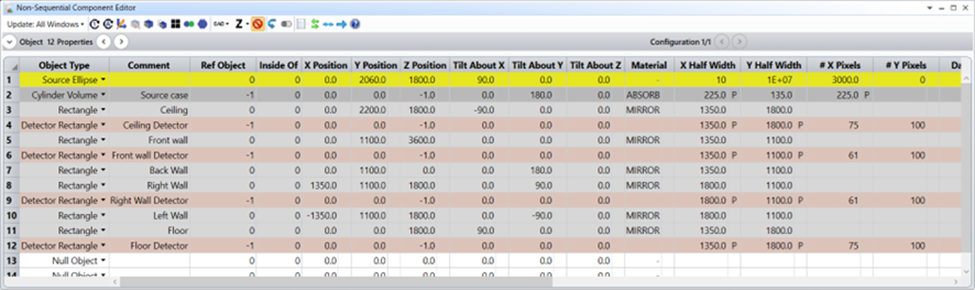

那么，由于光源的数据是可创建的，因此，我们将在“室内”设置的条件下，模拟“室内照明”。以下为非序列元件编辑器

房间大小
宽：2.7 m × 3.6m
高：2.2 m
使用矩形体创建墙。
探测器位于每面墙的前面（-1mm）。

※ 在参考物体中输入“-1”，参考上一个物体。
※ 在探测器的“仅前面”中输入“1”，仅接收来自前面的光线。

接下来，为每面墙设置膜层。

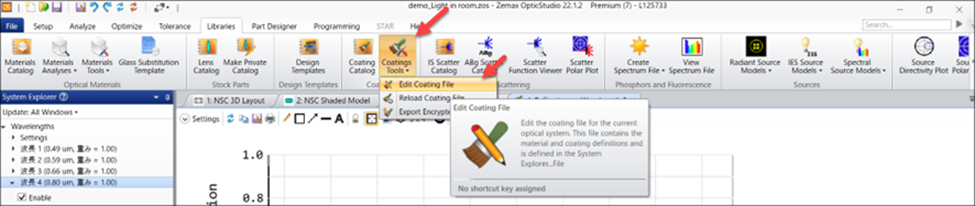

膜层可以按下面所示进行添加。

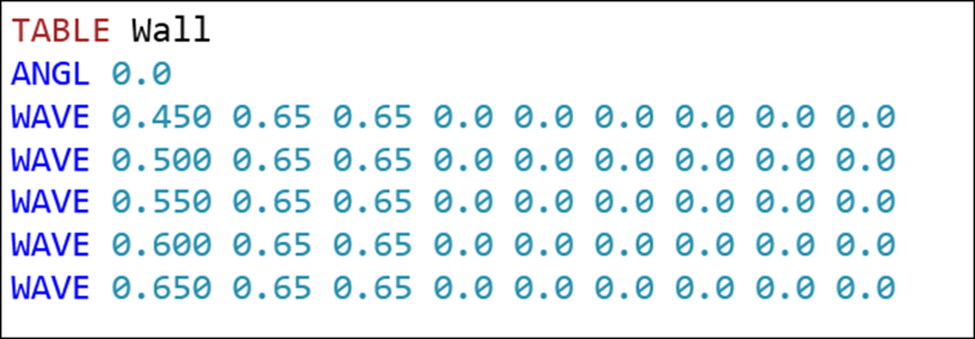

Coating名：WALL　
所有可见光范围内的反射率为 65%。

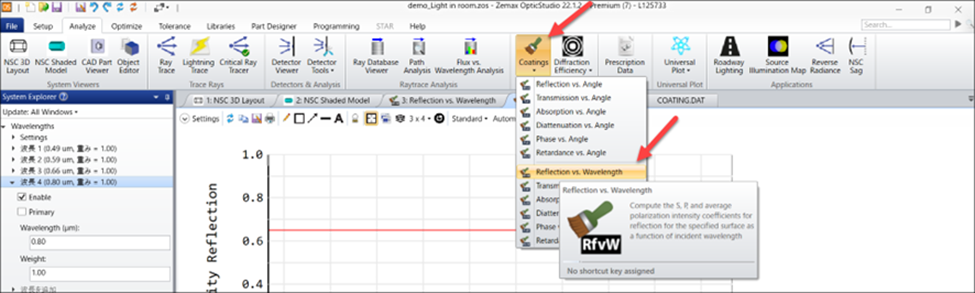

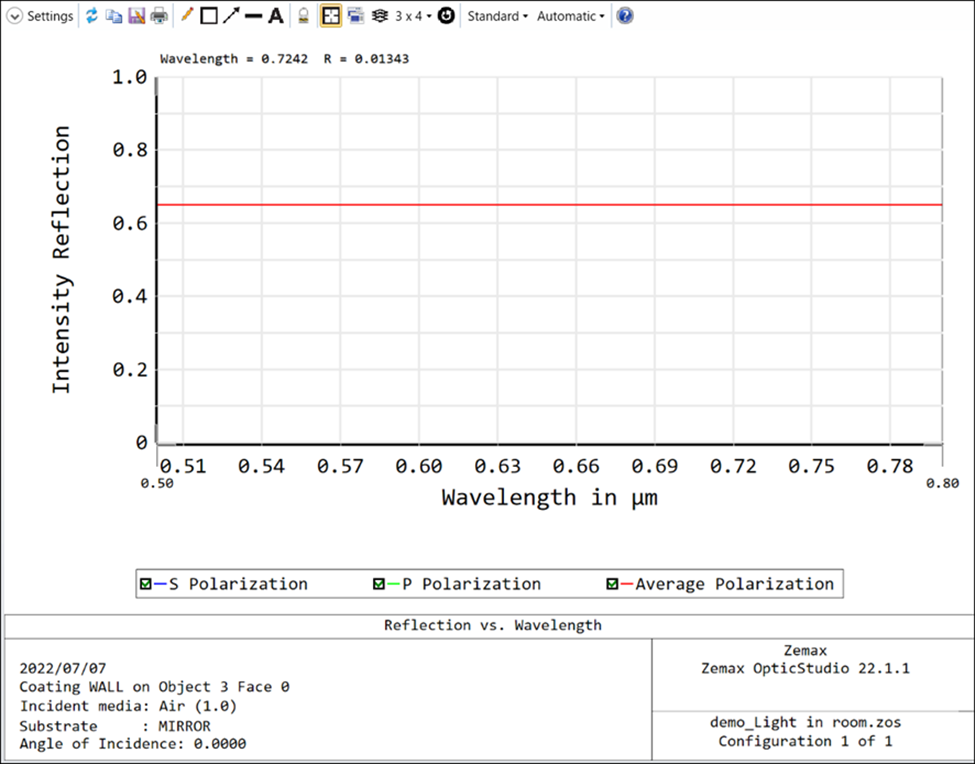

通过查看不同波长的反射率，可以看到可见光范围的波长内反射率为 65%。

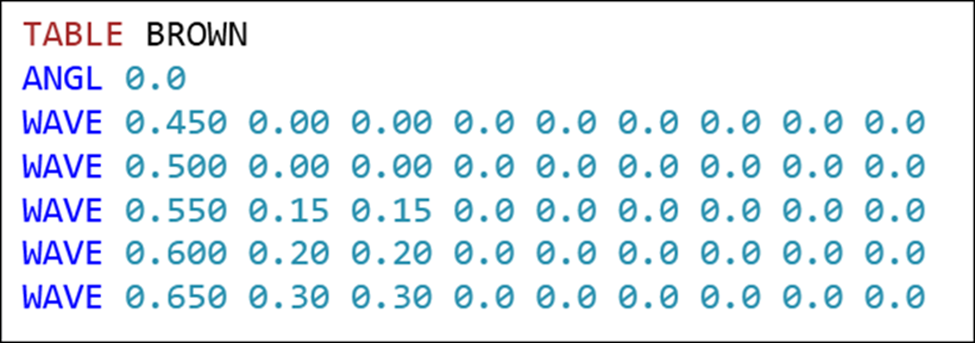

Coating名：BROWN

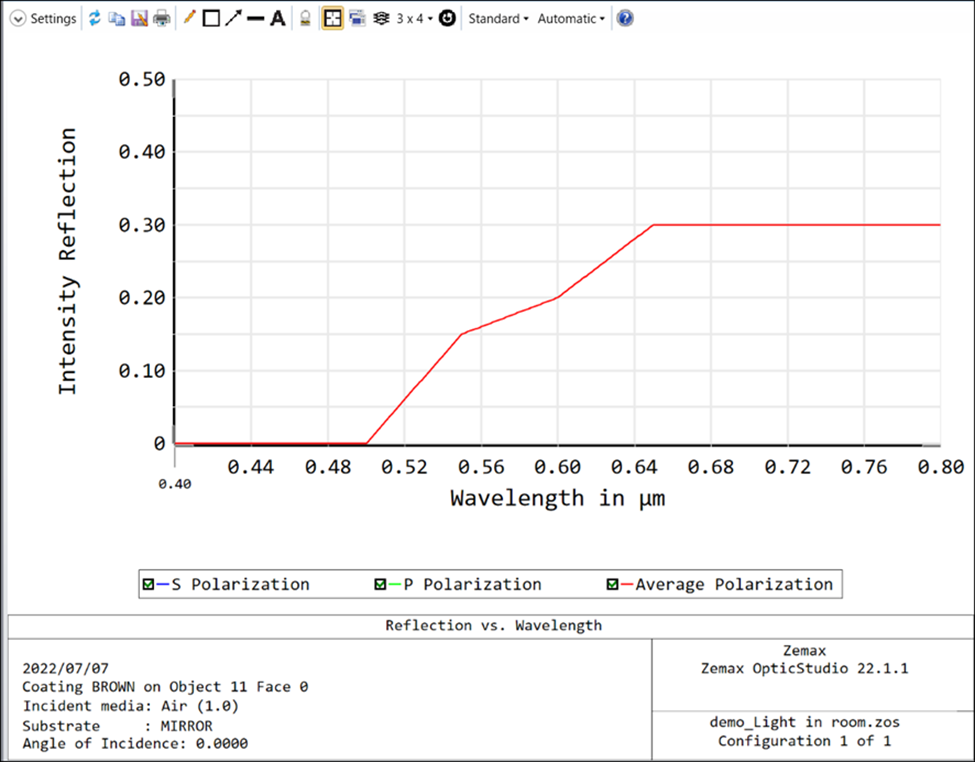

在可见光范围内，短波长具有较低的反射率，而长波长具有更高的反射率。

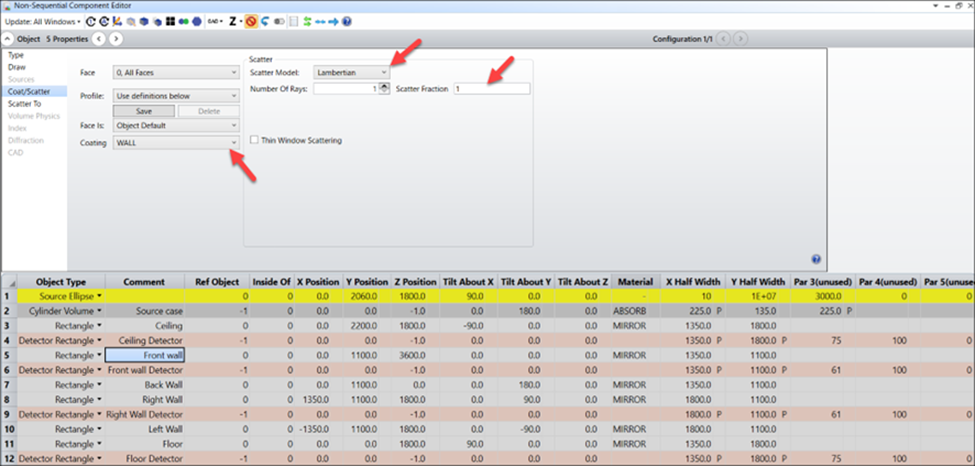

每面墙都反映出所创建膜层的反射率。
散射设置为 “Lambertian”。散射百分比，输入 1。
通过这样的设定，物体既有所设置膜层的反射率，同时有Lambertian散射特性。

完成所有设置后，执行光线追迹。

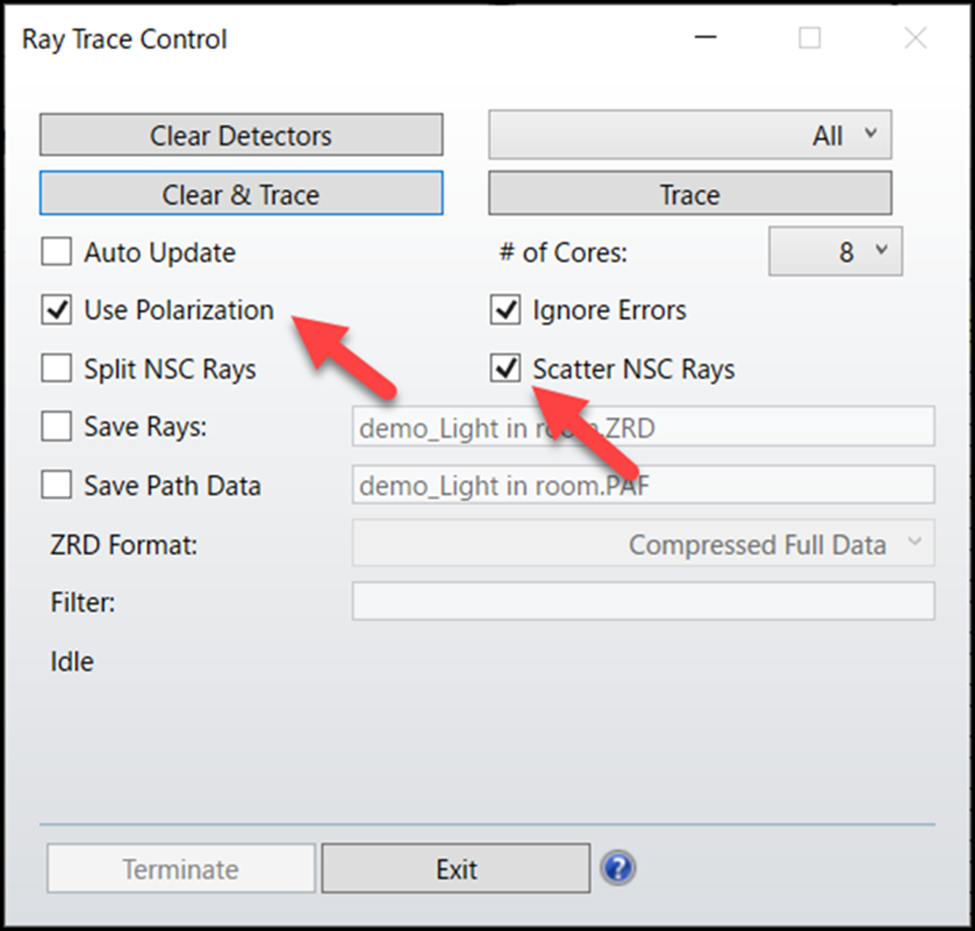

光线跟踪设置如下所示：
- 勾选NSC 光线的散射选项，
- 勾选使用偏振光。

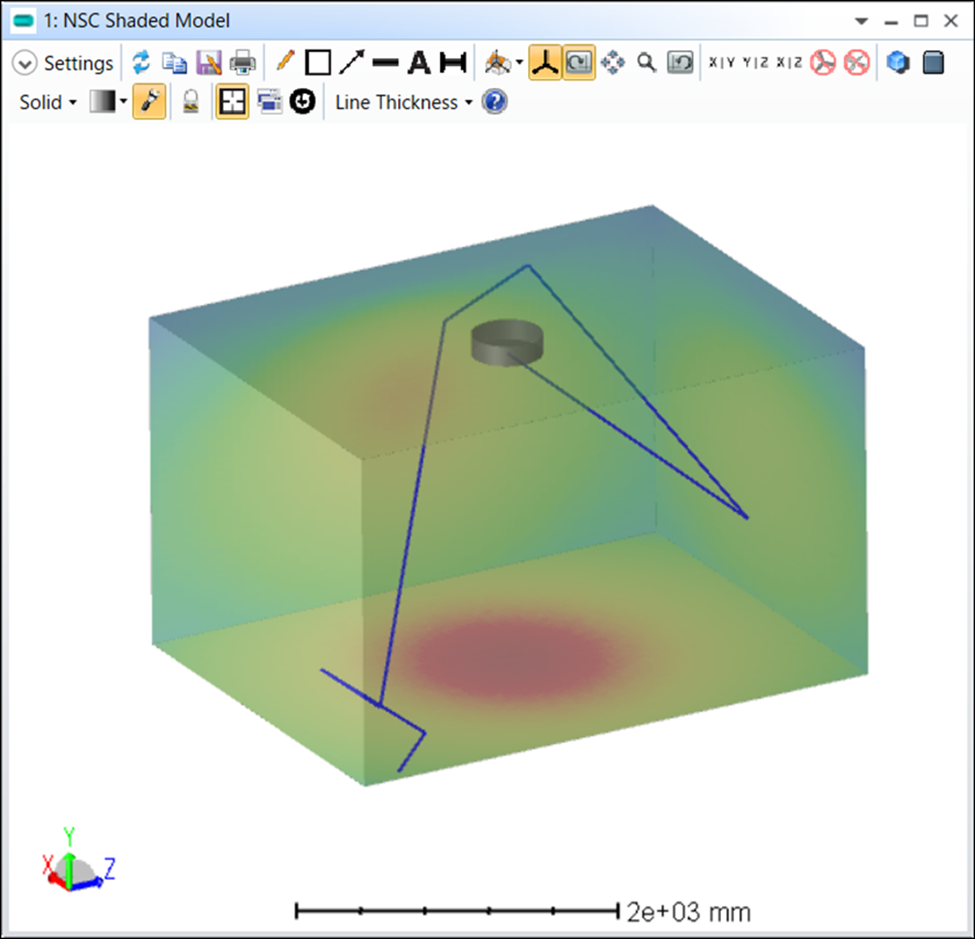

在 NSC Shaded Model中：
光线在每面墙上发生散射，当光线击中地板时，光线会消失。
因为地板的反射率低于墙壁的反射率，表现为被地板被吸收。

每个表面的光接收表面如下所示。

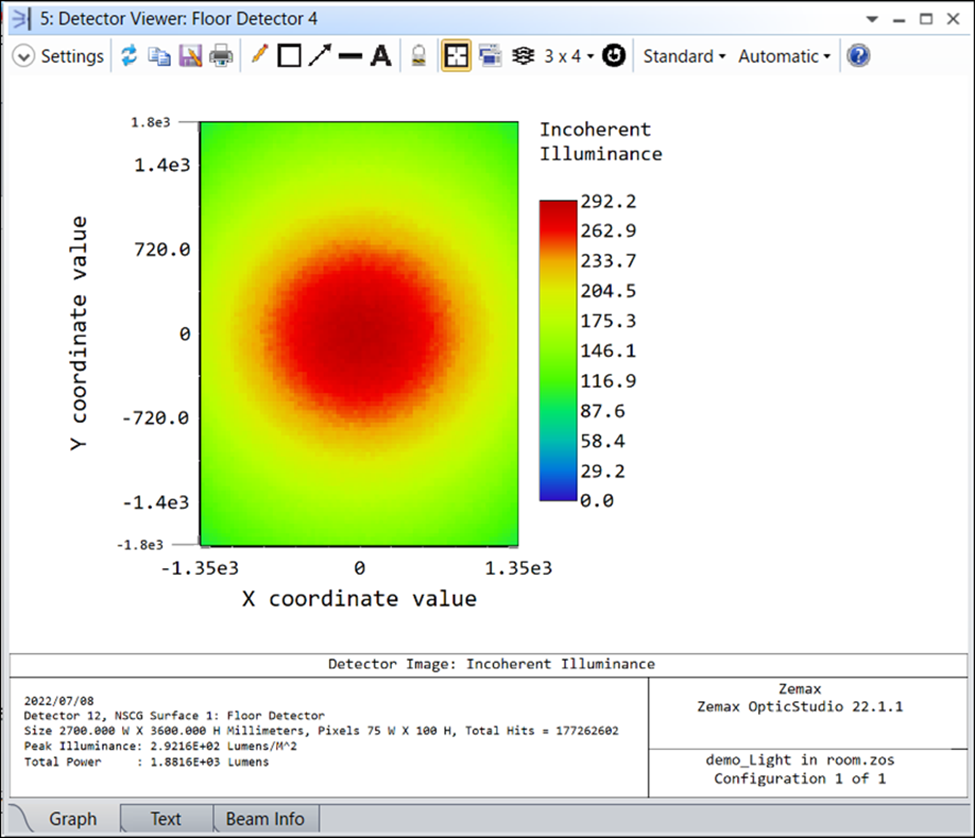

◆地面
中心照度为292lx。
创建光源时的峰值照度为 197lx。
可以推断，照明比创建光源时的结果大的原因是，在地板上反射的光增加了。
即使相同的光源位于同一位置，房间内的照明及其分布也会因环境而异，这非常复杂。

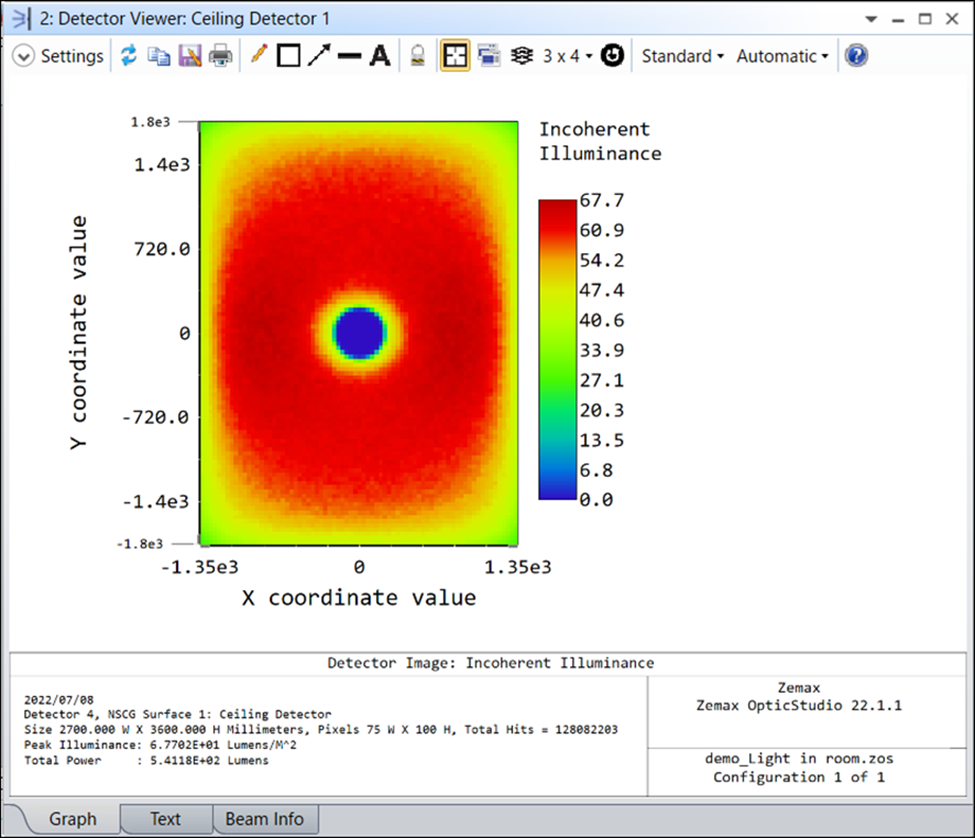

◆天花板
中心部分较暗，因为安装了光源外壳。
虽然最大照明较低，但由于它与地面相对，因此反射回来的光较少。

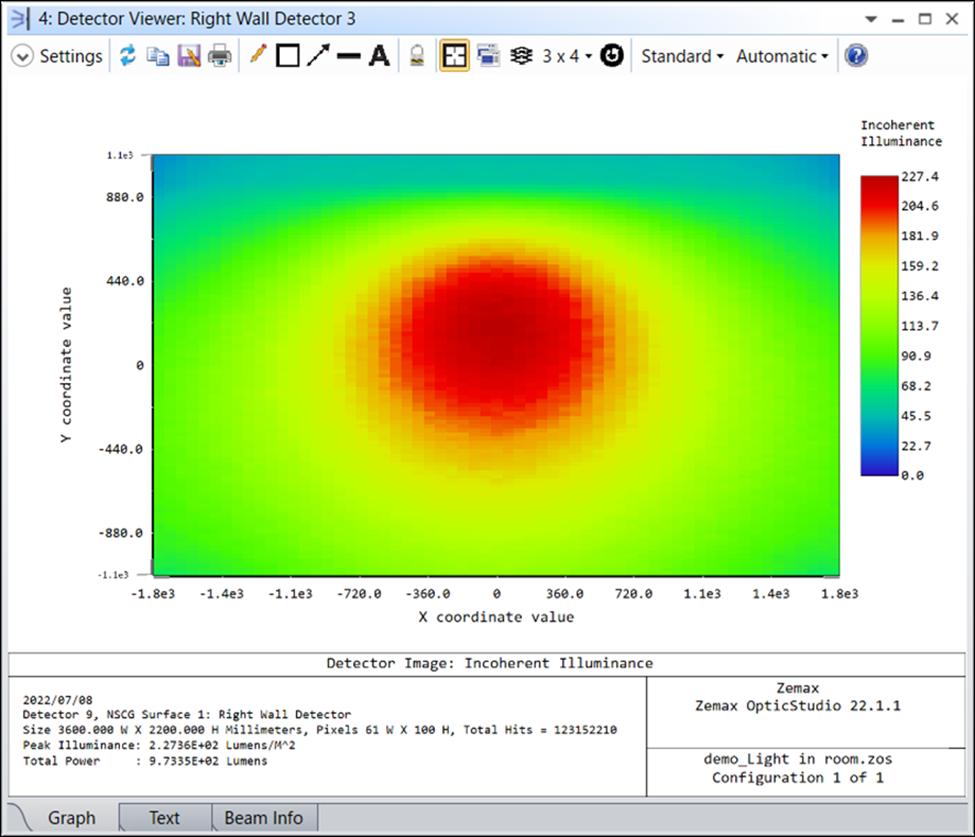

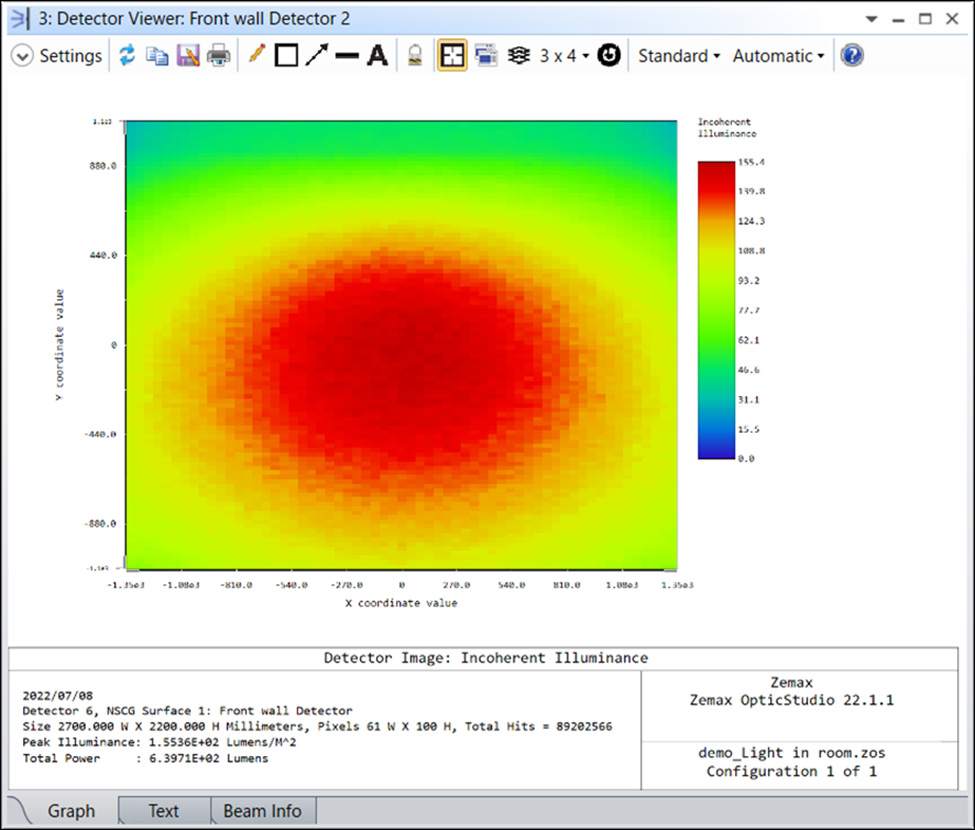

◆ 侧面（背面的宽的一面）和侧面（窄的一面）
这个面的一个值得注意的部分是，峰值照度位于中心偏上，而墙的顶部比墙的底部照度低。
由于顶部更接近光源，因此可以想象峰值照度会靠近顶部。
墙的顶部比墙的底部照度低，可能是因为光源的光强分布与余弦 Θ成正比。 （因为墙的顶部是θ=90°。 ）
