实现

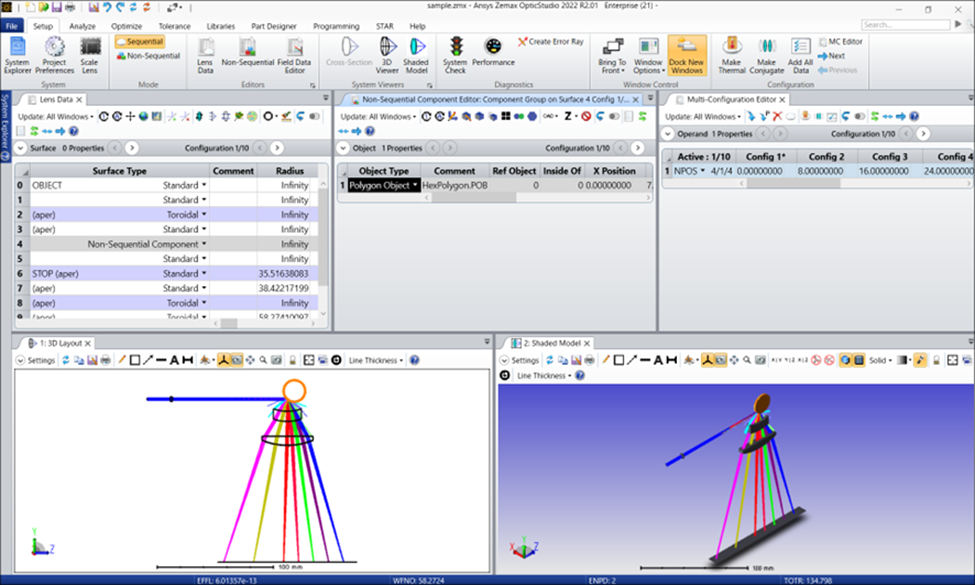

下面是使用混合模式设计多边形扫描仪的示例。（下载：联系工作人员获取附件）

本文使用以下功能：
创建多边形物体
混合模式
多重结构
多边形扫描仪是使用多面镜的光学系统。
用一面镜子反射的光学系统可以按序列模式进行。
但是，如果多面镜像旋转，并且您希望在下一个镜像上进行反射，则无法按序列模式执行。
在这种情况下，可以使用混合模式进行光线追迹。

（1） 创建多面镜

使用多边形物体创建多边形。
多边形物体可以通过文本文件等方式创建形状。
创建多边形物体，如下图所示。

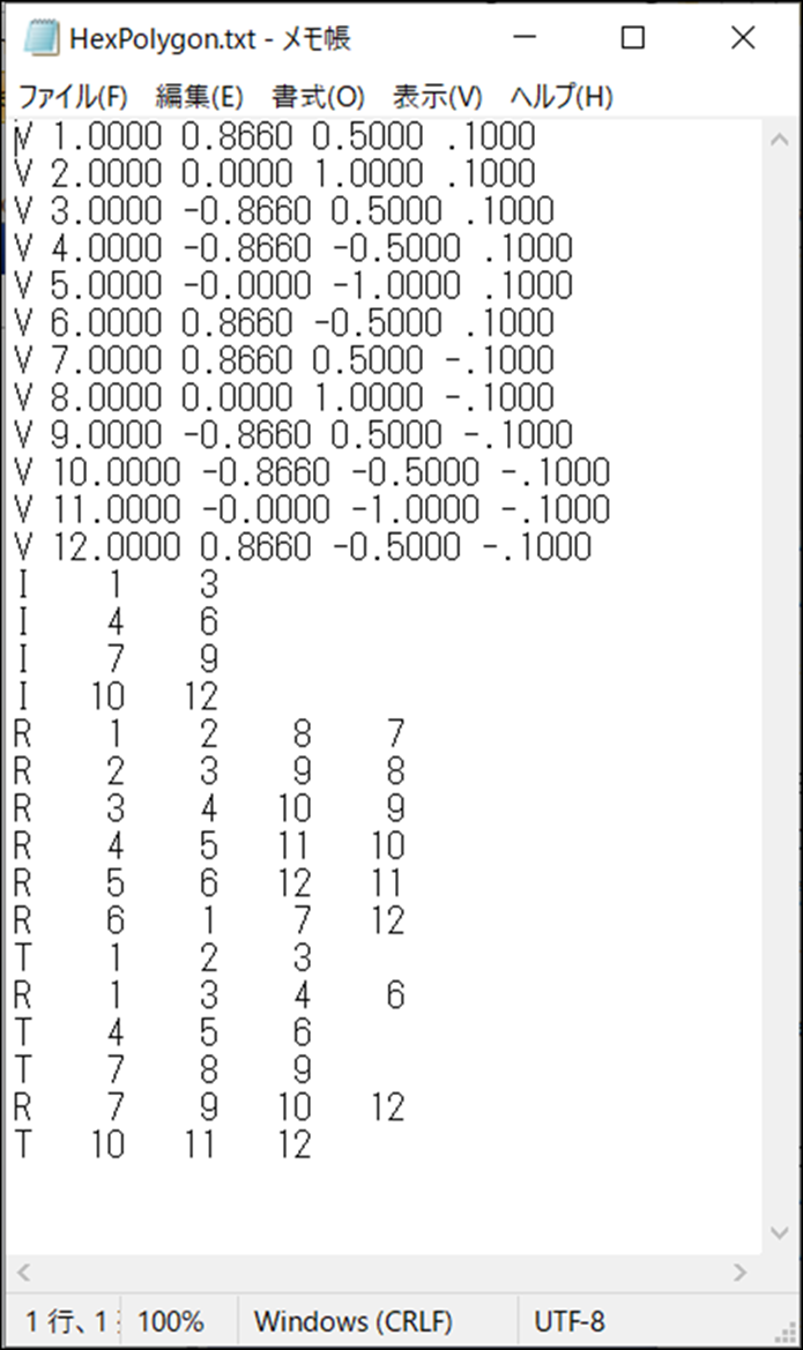

文本文件如下所示：

第一个 V 是每个顶点的坐标。
输入V_number_x坐标_y坐标_z坐标 。
指定不希望在 3D 布局中显示的行。
I 1 3
I 4 6
I 7 9
I 10 12
R 是一个矩形符号，通过指定顶点来创建面。
顶点以顺时针或逆时针方向指定。
R　V1　V2　V3　V4　isreflective　face
Isreflective为“―1”，吸收面为“0”，折射面为“1”为反射面。
面是定义矩形所属的面的值。
C 是面的名称符号，由 C 面数字 “面名称” 语法指定。
此命令不会导致问题，即使您不使用此命令，您也可以在进行设置镀膜时执行此操作。
T 是一个三角形符号，比 R 少一个指定顶点。

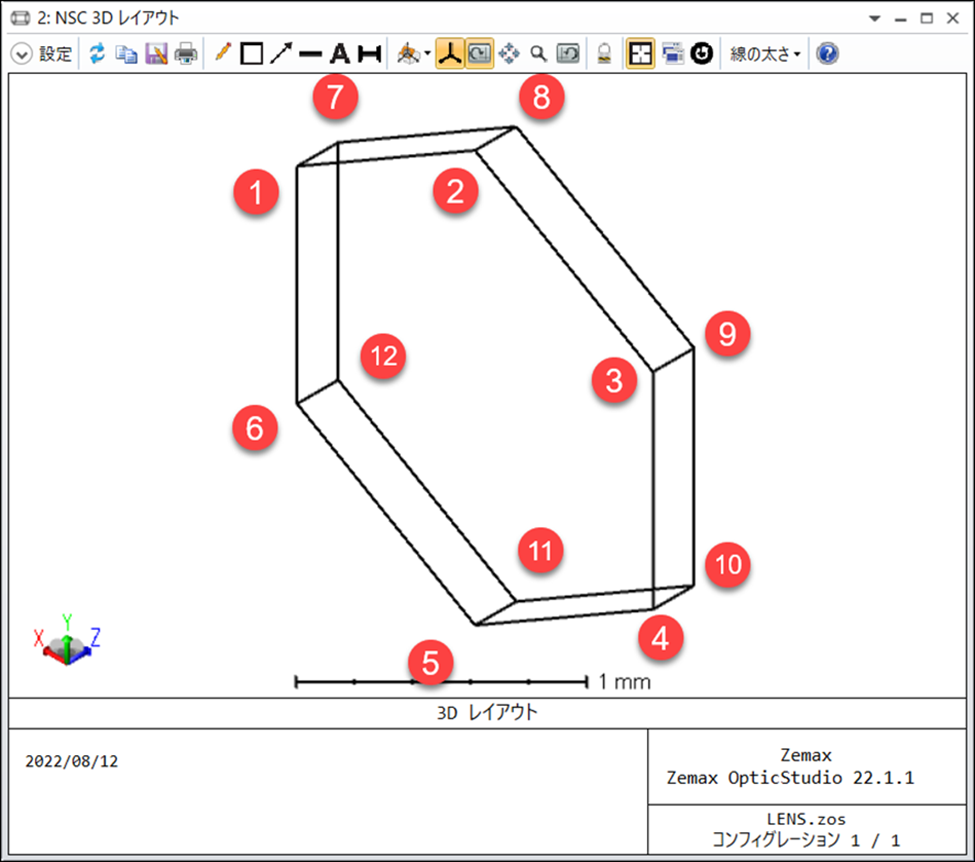

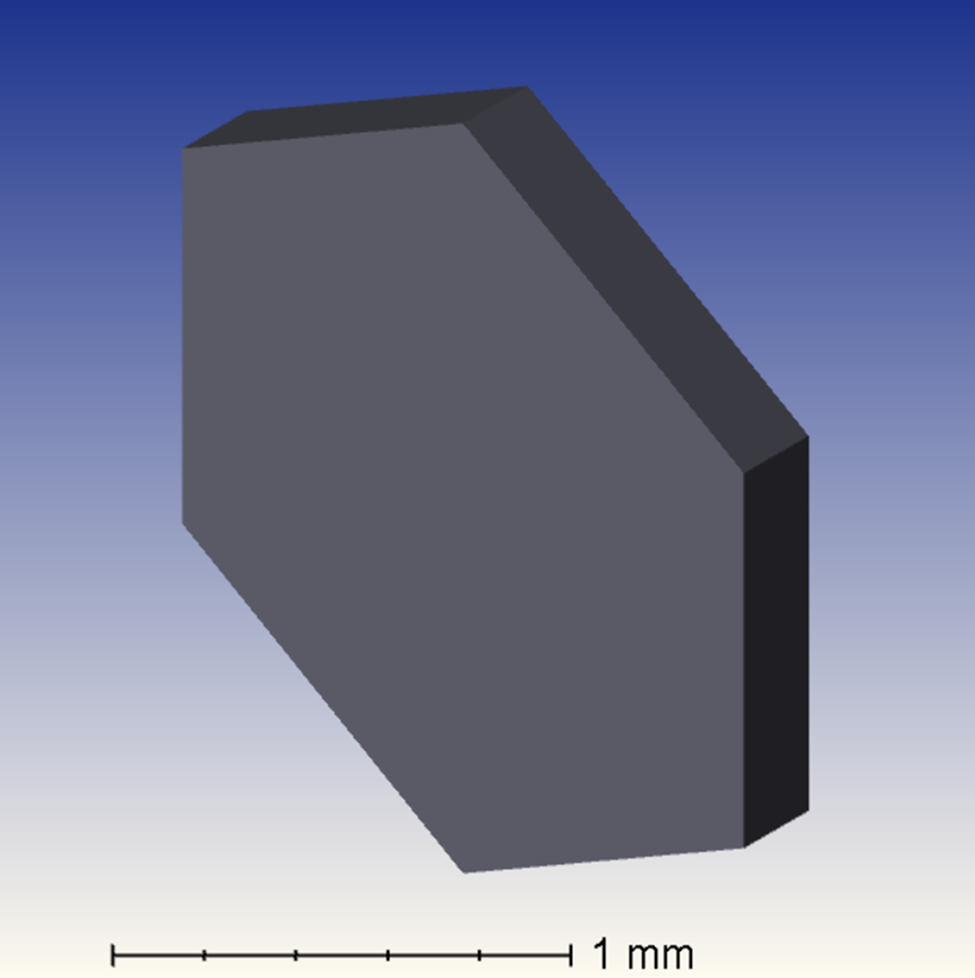

它成为如下图所示的图像。

完成编辑后，将其另存为“物体”文件夹。
扩展名为“XX“POB”。
将文件保存在：\Documents\Zemax\Objects\Polygon Objects
保存后，在非顺序组件编辑器中选择多边形物体
您可以通过选择要使用的文件来使用它。

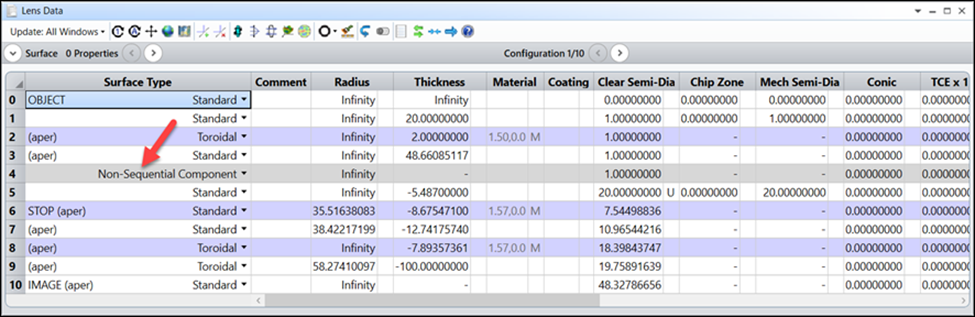

（2） 在混合模式下，按顺序使用非序列对象。

有关混合模式的详细信息， 请点击查看文章:如何建模混合模式系统。

（3）通过多重结构设定多边形对象的旋转角度。

通过这样设定 ， 在结构1~10中设置按8°递进旋转的状态 。

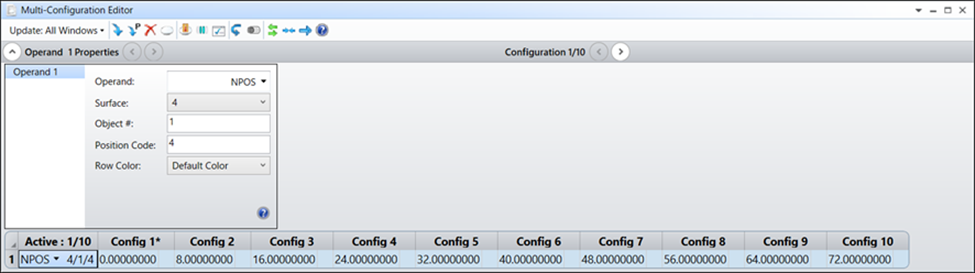

多重结构的内容如下所示：
曲面：指定顺序的曲面编号。
对象：指定非顺序组件编辑器的对象编号。
位置代码：1_x、2_y、3_z 4_x倾斜5_y倾斜5_z倾斜。

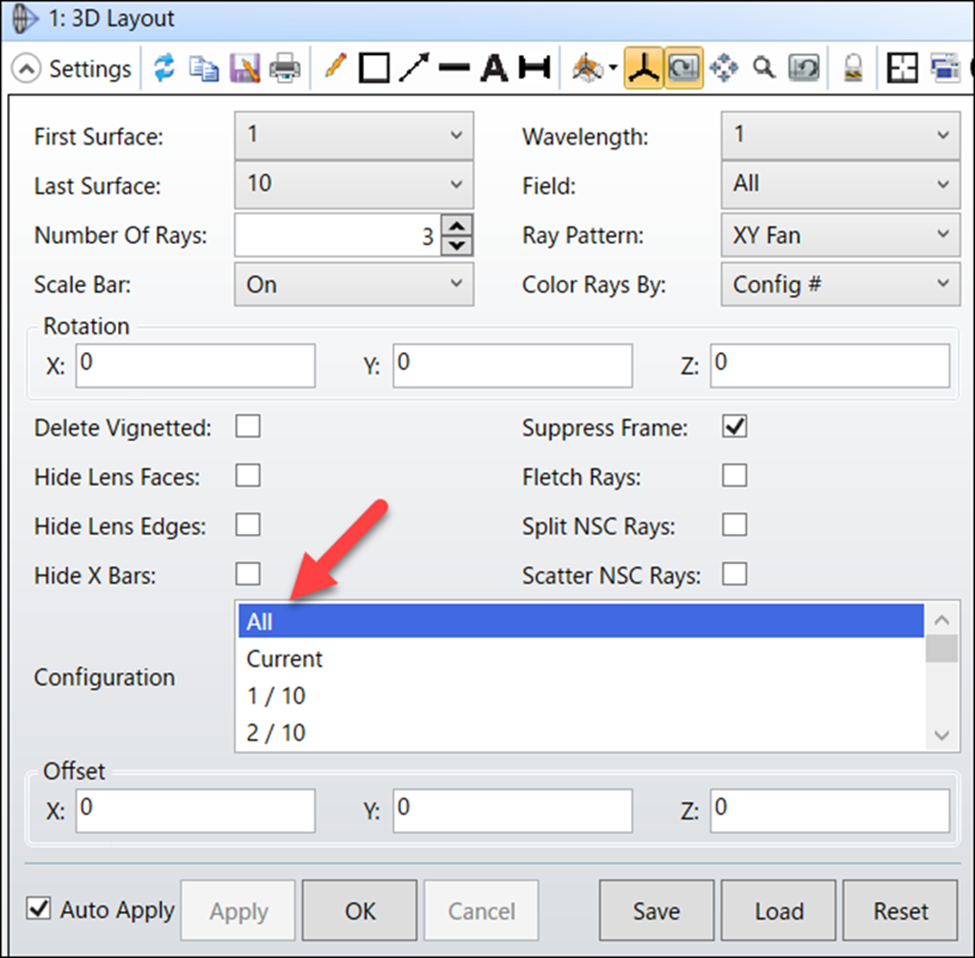

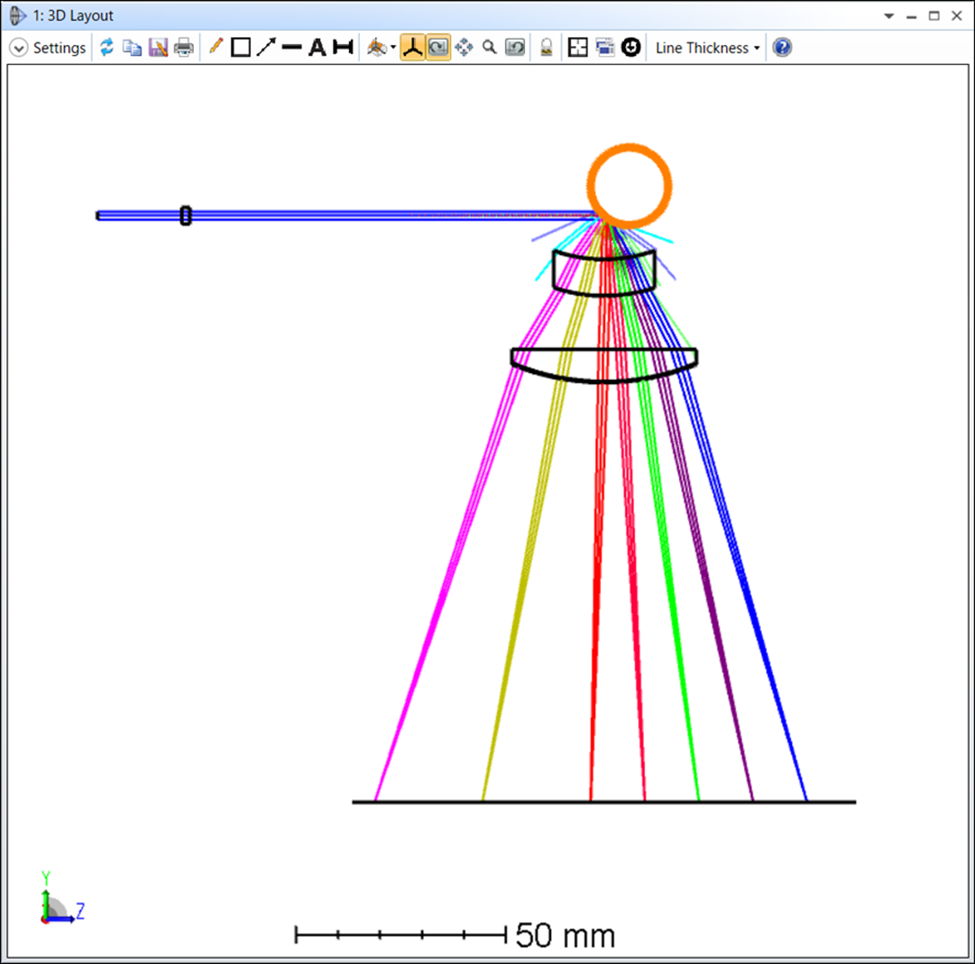

如果堆叠多个结构，则它们应类似于下图。
