Ansys Zemax | 如何在 Apple Mac 电脑上运行 OpticStudio 或其他 Zemax 应用程序
OpticStudio 可以在所有基于 Intel 的 Mac 计算机上运行。您可以使用 Apple 的 Boot Camp 软件或第三方虚拟机软件，例如 Parallels Desktop 或VMware Fusion 在Mac上运行 Windows（和OpticStudio）。本文解释了在基于Intel的Mac计算机上运行 OpticStudio 所需的条件以及可以使用的方法之间的差异。还提供了替代方法之间的性能比较。
简介
所有 Zemax软件都需要机遇最新的 Windows 的操作系统 (OS) 才能正常运行。Zemax不开发在Mac OS上本地运行的应用程序。但是，某些Apple硬件确实允许用户运行Windows，本文记录了在这些平台上运行Zemax软件的一些方法。
由于Zemax并未正式支持 Apple 平台，因此我们不会进行持续的兼容性测试。所以，我们不能保证我们的软件将来会继续在这种环境中工作。请将此文章视为指南并对照使用。
有关Softkey授权的重要提醒：Softkey 授权与Boot Camp不兼容，请不要在Boot Camp中激活 Softkey 授权。如果您使用Parallels、VMware或其他虚拟机软件，则支持激活Softkey授权。
Zemax软件和Apple ARM处理器（M1）
从2020年开始，Apple开始发布使用自己的基于ARM的处理器而不是英特尔CPU的新机器。截至2021年1月，由于Windows的ARM 版本存在许可和兼容性问题，尚未发现任何Zemax应用程序可在这些平台上运行。有关详细信息，请联系工作人员了解。 Zemax没有在这个CPU平台上测试它的产品，也不能保证它将来会兼容。
基于Intel的Mac上的Zemax软件
2006年，Apple开始在他们的Mac电脑中安装Intel处理器。这个改动允许Mac运行基于Windows的原生操作系统，而无需仿真软件，例如Microsoft的Virtual PC。在OS/X 10.5中，Apple推出了Boot Camp（双启动）选项。其他公司随后推出了在Mac OS环境中运行Windows的虚拟机软件。最受欢迎的第三方虚拟机软件是Parallels Desktop、VMware Fusion和Virtualbox（免费）。
Boot Camp vs. Parallels Desktop, VMware Fusion和Virtualbox
在BootCamp下运行Windows和OpticStudio与Parallels Desktop或VMware Fusion之间存在一些差异。主要区别在于Boot Camp允许用户启动到Windows操作系统或Mac操作系统。每个操作系统都安装在硬盘的不同分区上，计算机从一个或另一个启动。
另一方面，Parallels Desktop、VMware Fusion和Virtualbox允许您使用Windows，就好像它是在Mac OS中运行的另一个程序（虚拟化）。用户创建在底层Mac OS之上运行的“虚拟机”。这允许用户直接在Mac OS中启动并同时使用Windows及其程序。
这三个选项都支持多核，但在使用虚拟机时存在一些限制。Boot Camp本质上是本机Windows 安装，因此Windows将检测并利用任何可用的内核或内存 (RAM)。Parallels Desktop、VMware Fusion和Virtualbox创建“虚拟机”，并为其分配了某些系统资源。使用带有虚拟化软件的多核计算机时，您必须指定在安装过程中分配给虚拟机的处理器和内存 (RAM) 的数量。
请注意，虚拟机与主机操作系统共享计算机的处理器、内存等资源，通常主机操作系统拥有更高优先权。在OpticStudio运行时，请避免在主机Mac OS中运行占用过多资源的程序。
设置Bootcamp、Parallels、Vmware Fusion或Virtualbox时的建议
我们建议安装Windows 8、10或11，因为它具有更好的图形支持、驱动程序和Opticstudio所需的内置先决条件。最新版本（10 和 11）也与安全补丁保持同步。
如果您必须为Windows指定特定大小的Bootcamp分区或虚拟硬盘驱动器，我们建议您使用100 GB 以上的空间来为Windows更新和Opticstudio的工作文件留出空间。
至少分配2 GB RAM。如果您的Mac安装了16 GB或更多RAM，您应该能够为VM分配4-8GB RAM，而不会过多影响整体性能。
如果可能，分配 512 MB 或更多视频/图形内存，而不是任何“自动”设置。
在Virtualbox中，请务必安装主要用于图形支持的“Guest additions”。 https://www.virtualbox.org/manual/ch04.html#additions-windows
在 Vmware fusion 中，安装“VMWare 工具”主要用于图形支持 https://kb.vmware.com/s/article/1003417
安装OpticStudio或其他Zemax软件
在Boot Camp、Parallels Desktop或VMware Fusion下设置Windows后，您可以使用正常的安装过程在Mac上安装OpticStudio（请联系工作人员参阅 [OpticStudio快速安装指南] 了解单用户许可证安装说明）。如果您的Mac需要获得服务器上的网络许可，请参阅中的“客户端电脑内的安装”一节。
有关Softkey授权的重要提醒：Softkey授权与Boot Camp不兼容，请不要在Boot Camp中激活Softkey授权。如果您使用Parallels、VMware或其他虚拟机软件，则支持激活Softkey授权。
有关USB授权的重要提醒：如果您想要在Macbook Air、Parallels Desktop中通过黑色USB授权运行OpticStudio，则需要额外的步骤，具体请参阅文末提示与技巧。如果是红色或者绿色USB 授权，则无需额外步骤。

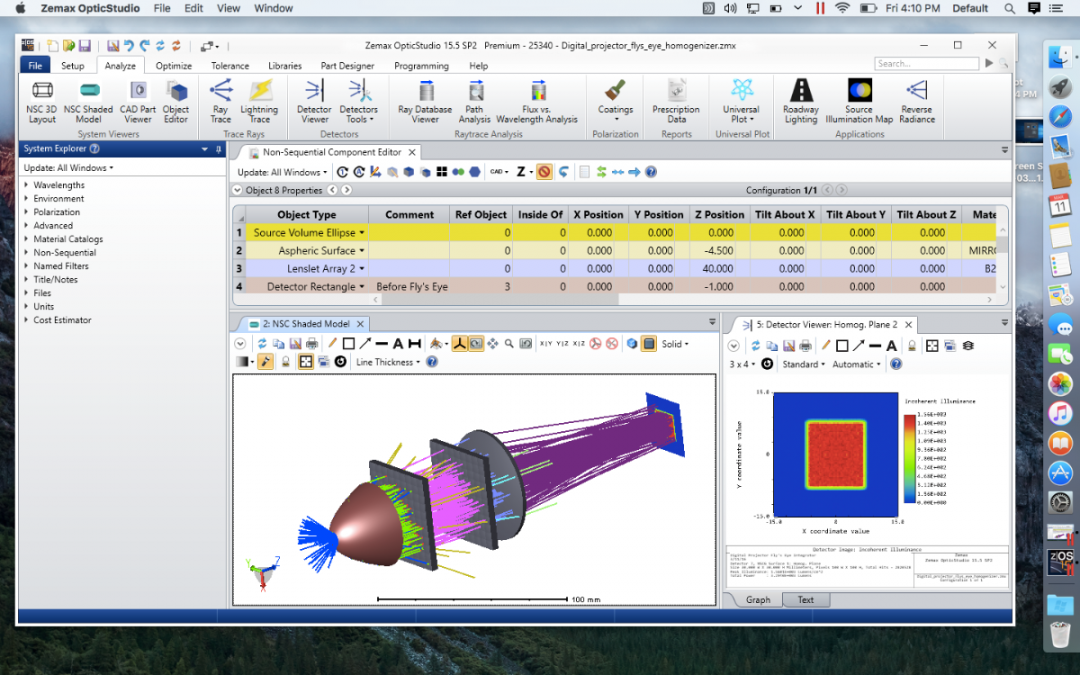

下图是在Mac (OS X EI旗舰版) 上使用Parallels (Windows 10) 运行OpticStudio的截图。
从您的虚拟机访问网络许可服务器
如果您尝试在组织的网络上使用许可证，而不是直接在虚拟机上激活许可证，您可能需要在【如何配置OpticStudio网络版授权的密钥服务器和客户端】的设置中指定许可证服务器的名称。
如果这样做不允许您查看许可证，则需要确保许可证服务器能够从VM客户端“链接”。

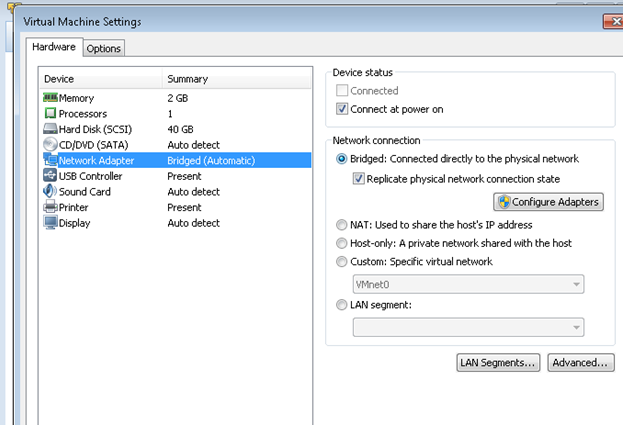

如果不是，这可能与VM软件本身而不是Windows中的网络设置有关。我们有时不得不将虚拟机设置为“桥接”模式。这可以直接与VM共享网络连接。以下是VMware 14的示例：
性能对比：Boot Camp、Parallels Desktop、VMware Fusion

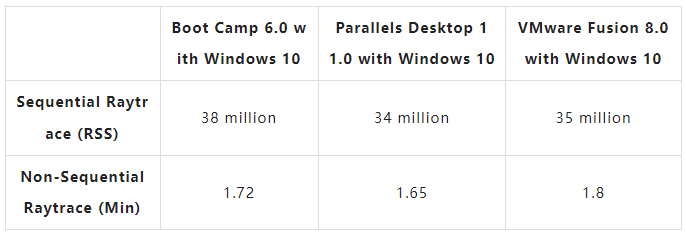

如前文所述，双系统和虚拟机是在Mac上运行Windows的两种不同方法，因此会带来OpticStudio的性能差异。为此，我们分别用Macbook Air（Intel I5 1.4 GHz，2 GB内存）测试了三种方法（虽然没有做其他Windows系统笔记本电脑的对照组，但其性能表现应当与Boot Camp方法的结果相当）。 两个性能测试模拟了在序列模式和非序列模式下光线追迹的速度，下表总结了测试的结果，每个数据都是四次测试的平均值。 序列模式光线追迹采用的是设置…诊断组…性能 (Setup...Diagnostics...Performance)功能，利用根目录下 “Samples\Sequential\Objectives\Double Gauss 28 degree field” 文件，对比每秒光线曲面数（RSS），值越大表示性能越好。 非序列模式光线追迹采用的是分析…光线追迹组…光线追迹 (Analyze…Trace Rays…Ray Trace)功能，利用根目录下 “Samples\Non-sequential\Geometry Creation\Boolean Example 3-a diffractive scattering Boolean object” 文件，对比光线追迹时间，值越小表示性能越好。
可以看出，虚拟机需要一些额外资源所以会减慢光线追迹的速度，然而性能差异很大程度上可以忽略不计。
在Parallels、Vmware Fusion或Virtualbox 中，布局图显示空白或崩溃
在某些（并非所有）计算机上，使用Parallels时布局图（2D、3D 阴影模型）无法正确显示（通常为空白或崩溃）。较新版本的Parallels不需要此调整，因为它们具有更好的集成图形支持。有几个选项可能会有所帮助：
在Virtualbox中，请务必安装主要用于图形支持的“Guest additions”- https://www.virtualbox.org/manual/ch04.html#additions-windows
在 Vmware fusion 中，安装“VMWare 工具”主要用于图形支持- https://kb.vmware.com/s/article/1003417
选项1 - 在Vmware和Virtualbox中，您的Vm设置中有一个选项可在设置中“启用3D加速”，选中该框。 https://www.virtualbox.org/manual/ch04.html#guestadd-video https://docs.vmware.com/en/VMware-Fusion/12/com.vmware.fusion.using.doc/GUID-C0E9FDAC-BC40-4A6B-8940-013597CA5E5B.html
选项 2 - 在OpticStudio的设置…配置选项…绘图中同时禁用Use DirectX 11选项。 更改此设置后重新启动OpticStudio。
选项 3 - 如果这是在VMware或Virtualbox中并且以上没有帮助，请确保您安装了Windows 8.1、10 或 11。Windows 7 没有为Opticstudio提供足够的图形支持。请参阅下面的解决方法。
如果上述方法均无效，则打开OpticStudio中的设置…配置选项…绘图(Setup...Project Preferences...Graphics) ，勾选启用经典绘图 (Enable Classic Mode) 将禁用新型绘图 (Disable Modern Graphics) 设置为所有绘图 (All Plots)。
注意：这将使OpticStudio的实体模型功能失效，因为该功能需要启用新型绘图。
提示与技巧
虽然我们不提供Boot Camp、Parallels Desktop、VMware Fusion的技术支持，但我们愿意提供有用的信息，以解决您在上以上方法安装OpticStudio过程中发现的任何问题。
在使用黑色USB密钥时遇到问题
这部分适用于黑色USB授权用户，如果您使用的是绿色或红色USB授权，则无需查看。
在Windows下正确安装OpticStudio之后，您需要从Safenet 网站下载Apple OS/X版本的 “Sentinel系统驱动程序”（又名 SuperPro\UltraPro\SHK），并将其安装在Mac OS/X系统中。该步骤必不可少，否则电脑将无法识别授权密钥！
如果无法正常启动OpticStudio，您可能会在Macintosh HD>System>Library>Extensions路径下找到一个名为sentinel.kext的文件。它限制了密钥仅能在Mac OS/X系统下访问。想要在Windows中访问密钥，仅需将该文件删除即可。
在Mac键盘上使用快捷键
以下链接提供了在Windows系统中使用Mac键盘的详细信息，许多键位是不同的。如果您习惯于在OpticStudio中使用快捷键，这些信息将非常有用。 http://support.apple.com/kb/HT1167

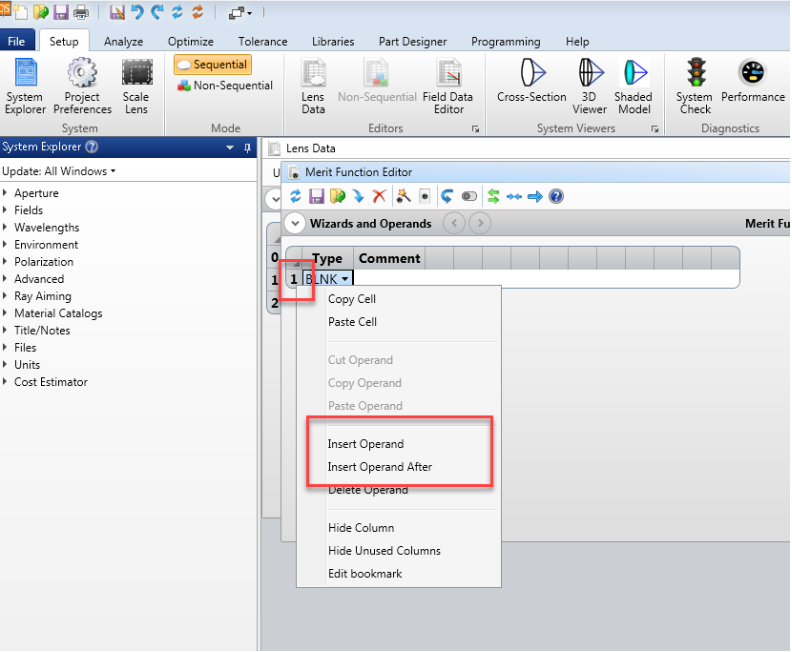

例如，Mac 没有直接的“Insert”键，因此一种选择是使用鼠标。在编辑器中要插入的行上右键单击（或CTRL+左键 ）。
如果您想在VM中定义另一个插入键，这里还有一些其他选项可能会有所帮助：https://www.tpgi.com/insert-key-usage-in-windows-on-a-mac/#:~:text=Mac%20laptops%20do%20not%20have,that%20Mac%20keyboards%20handle%20it.
在Parallels Desktop上使用USB密钥

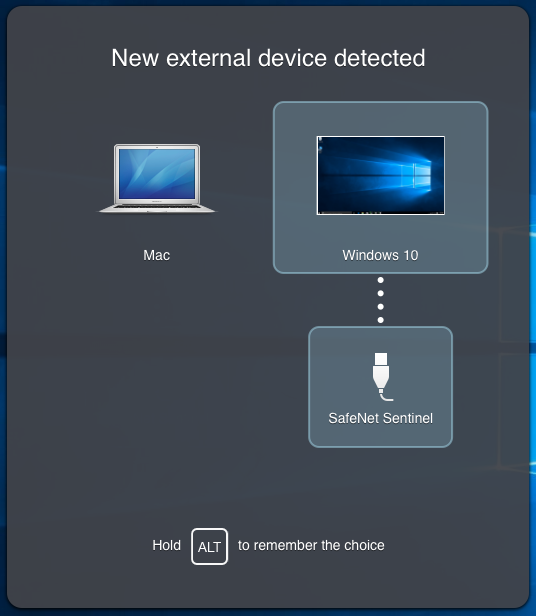

在Parallels Desktop中，当您插入USB密钥这样的外部设备时，您可能需要具体指定它与哪一个系统连接。
为了OpticStudio能够访问密钥，您必须要选择虚拟机Windows系统。
Parallels中Mac文件系统的文件夹共享错误
Opticstudio在首次使用时将其样本文件和目录复制到Documents\zemax。如果您在复制这些文件时遇到任何错误、“访问被拒绝”错误或在打开Opticstudio时涉及“\\Mac\Home\Documents”的错误，您可能需要从共享文件夹列表中删除Windows“文档”文件夹以获取Opticstudio复制示例文件或正常启动。
