客户案例 | Ansys仿真助力WEG设计颠覆性的工业电机

Ansys技术在帮助WEG开发工业电机方面发挥着重要作用，该电机提高了效率和生产率，助力OEM厂商突破创新极限

科技创新

1.Ansys技术在仿真速度和预测准确性结果之间实现了最佳平衡，助力WEG开发出效率水平超越当前行业标准的W80 AXgen工业电机

2.WEG使用Ansys Mechanical™、Ansys Fluent™、Ansys Granta™和Ansys Electronics™开发出了一款高性能、可堆叠的轻量化电机，其是适用于空气压缩机、水泵系统和发电机等工业应用的理想选择

近期，电气技术和自动化领域的全球领先企业WEG使用Ansys仿真解决方案开发了颠覆性的工业电机。W80 AXgen电机被广泛用于各种OEM工业应用，包括空气压缩机、水泵系统和发电机。

在Ansys Apex渠道合作伙伴ESSS提供的支持和附加服务下，WEG将轴向磁通电机引入了工业设备市场，从而开辟了新的发展道路。相比径向磁通电机，轴向磁通电机具有更高的功率密度和比转矩，因此可提供更优化、更高效的替代方案，而且，其还带来了其他优势，包括节省空间和重量、高效率以及提高耐用性，从而实现可靠的产品使用寿命。

例如，输出功率为220 kW的标准工业感应电机的重量高达1,498千克。利用Ansys解决方案，WEG将这种型号的电机重量减轻到了139千克。此外，借助先进的数值数据，WEG实现了重量低至51千克的超紧凑设计，并且，上述两种设计均保持了电机性能功率。另一方面，该技术实现的更高功率密度可显著减少原材料数量，从而降低运输等下游物流成本，并降低二氧化碳排放，彰显了WEG致力于实现可持续发展、提高效率和创新的一贯承诺。

WEG在设计W80 AXgen时利用了多款Ansys多物理场仿真解决方案，包括：

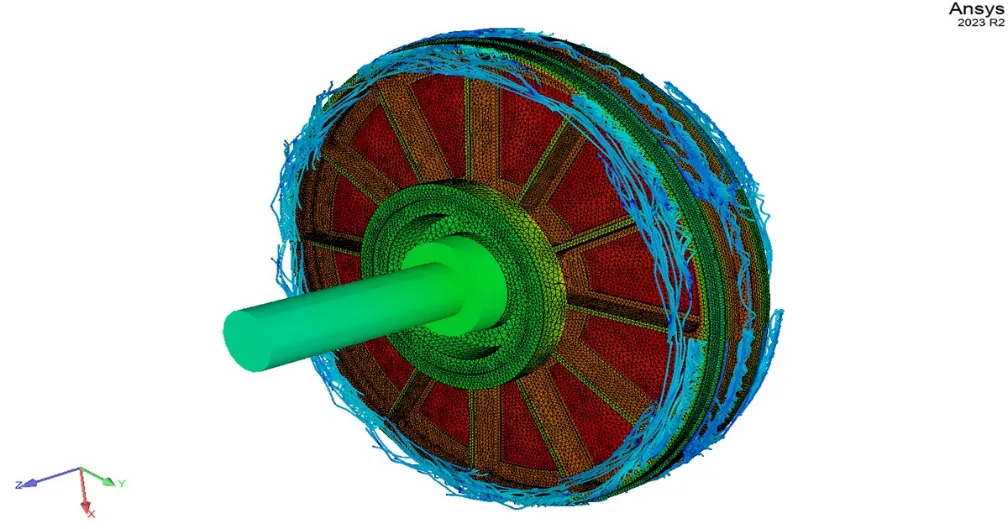

1.Ansys Fluent流体仿真软件，用于确定最佳液体冷却剂循环路径以进行热管理

2.Ansys电子设计及电磁仿真解决方案，用于设计和测试旋转转子的磁铁，计算电机的重要参数，如电磁扭矩和效率

3.Ansys Mechanical有限元分析软件，用于对制造至关重要的材料载荷、冲击和应力系数进行分析和优化

4.Ansys Granta材料信息、材料选择和数据管理软件，用于快速确定最适合高功率密度电机的材料

WEG研发经理Cassiano Antunes Cezario表示：“凭借Ansys强大的仿真工具和ESSS的卓越支持，我们在虚拟环境中进行了广泛的多物理场验证，从而成功研发了W80 AXgen等先进产品。Ansys仿真在速度和可靠性之间实现了理想的平衡，让我们确信我们的产品耐用性和性能能够满足客户的期望。我们致力于提高效率，因此使用Ansys仿真对于我们而言是一个轻松但又至关重要的选择。”

WEG W80 AXgen在单配置中的功率范围介于5.5 kW到220 kW之间，在利用可堆叠配置时，功率可高达440 kW。

Ansys首席技术官兼可持续计划执行发起人Prith Banerjee表示：“Ansys仿真可助力WEG这样的客户在市场竞争中取得优势。50多年来，我们一直在不断努力完善我们领先的数值仿真技术，现在，数十年的材料研究也在并驾齐驱。对于我们的客户而言，这堪称完美组合——面向创新应用的新材料与提供无处不在的物理仿真洞察能力的Ansys仿真解决方案强强联合，助力实现更高效、更强大和更具灵活性的产品。”
